Devi portare il segnale di un decoder, di un PC o di una console dove il cavo HDMI non arriva? Gli extender HDMI lo trasportano su cavo ethernet Cat.6 fino a 120 m, sulla LAN verso più TV o in fibra ottica fino a 40 km, in Full HD o 4K 60Hz, con il telecomando che funziona anche dall'altra parte.
Extender HDMI ethernet, Over IP e fibra: parti dalla distanza e da quante TV devi servire
Un cavo HDMI passivo lavora bene fino a 10–15 metri; oltre, il segnale si degrada e arrivano schermo nero, sfarfallii o audio che salta. Gli extender HDMI (in inglese HDMI extender) risolvono con un trasmettitore vicino alla sorgente, un ricevitore vicino alla TV o al proiettore e, in mezzo, un cavo di rete, la LAN dell'edificio o una fibra ottica.
La scelta si fa su tre domande: quanti metri devi coprire, quante TV devi servire con la stessa sorgente e se dall'altra parte ti serve anche il telecomando o mouse e tastiera. In questa selezione trovi tutte le famiglie: ripetitori HDMI per le tratte corte, extender su cavo Cat.6 da 40 a 70 m, HDBaseT fino a 120 m (150 m in Full HD), sistemi HDMI Over IP per distribuire una o più sorgenti su più schermi e fibra fino a 40 km.
Se hai già un impianto installato e devi aggiungere uno schermo, i ricevitori aggiuntivi funzionano solo con la loro serie: controlla la sigla CT sul tuo trasmettitore prima di ordinare.
Prima di ordinare: 3 controlli che quasi nessuno ti dice
1. Che sorgente hai? Il problema spesso è l'HDCP
Ogni sorgente protegge il segnale con l'HDCP, e se l'extender non parla la stessa versione l'immagine va e viene o resta nera. Con il decoder Sky Q è il caso che vediamo più spesso: scegli un extender con HDCP 2.2 dichiarato, anche se guardi in Full HD.
| La tua sorgente | Cosa deve avere l'extender | Modelli con HDCP 2.2 dichiarato |
|---|---|---|
| Decoder Sky Q, decoder e TV box 4K | HDCP 2.2, 1080p o 4K a 50/60 Hz | Extender HDMI 4K 60Hz 70 m PoC · Extender HDMI 4K Cascade |

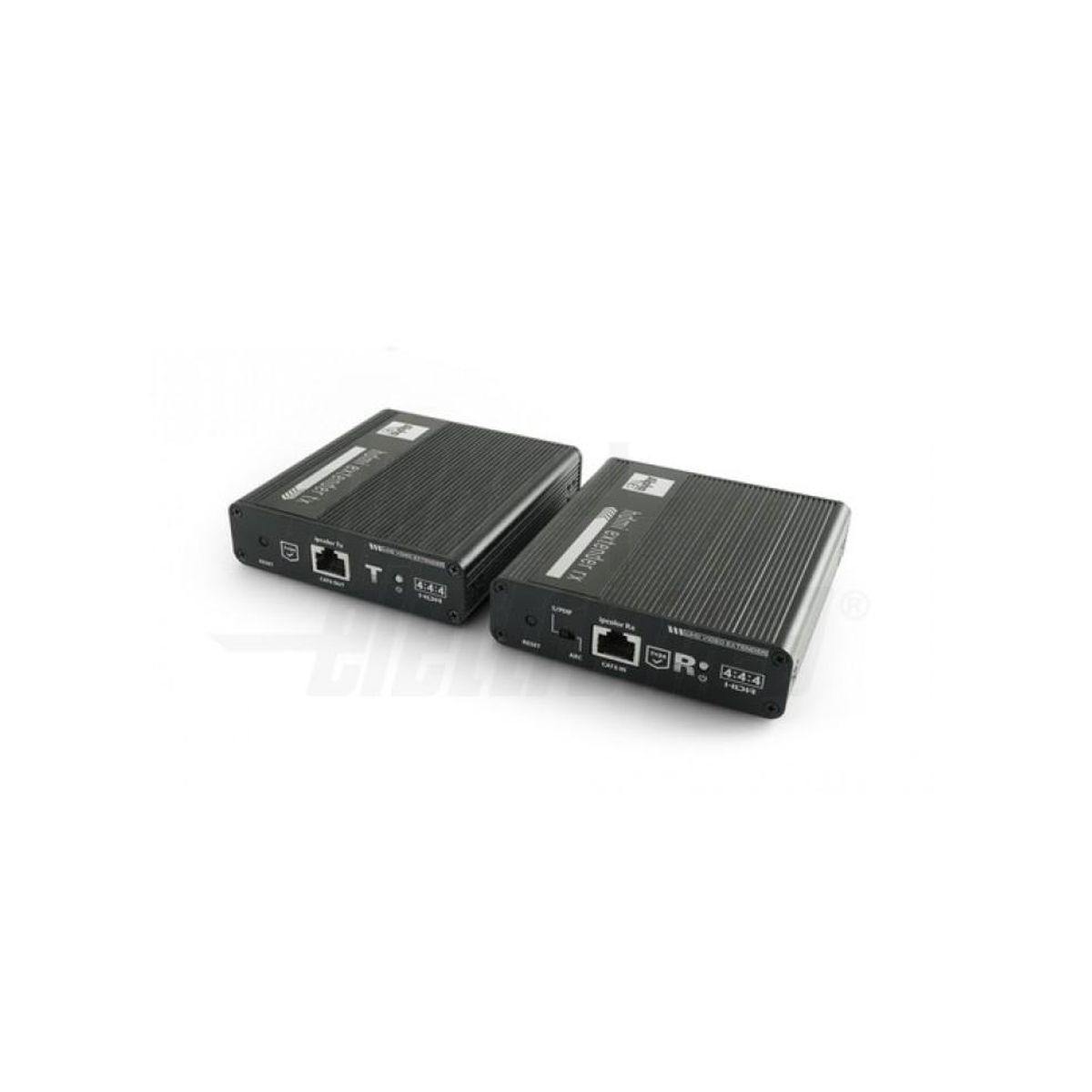

| Console di ultima generazione, lettori UHD | HDMI 2.0, 18 Gbps, HDCP 2.2 | Extender HDMI 2.0 4K 70 m con uscita S/PDIF |
| PC, telecamere, digital signage senza contenuti protetti | La risoluzione giusta: l'HDCP conta poco | Qualsiasi modello della tabella qui sotto |
2. Il telecomando è a infrarossi o Bluetooth?
Il ripetitore integrato negli extender trasporta solo comandi a infrarossi. Il telecomando Sky Q nasce IR, ma quando lo abbini al decoder passa al Bluetooth e il ripetitore non lo vede più: va riportato in modalità IR. Lo stesso vale per i telecomandi Bluetooth di stick streaming e console. Se il telecomando non deve passare dall'extender, non serve il modello con IR.
3. I metri veri dipendono dai Hz
Il "fino a 50 m" di molti extender Full HD vale a 1080p 30 Hz. Decoder e console escono a 50 o 60 Hz, e a quella frequenza la distanza scende.
| Modello | Metri a 1080p 30 Hz | Metri a 1080p 60 Hz |
|---|---|---|
| Extender 1080p 50 m Cat.5e/6 con IR (CT373/9) | 50 m | 30 m |

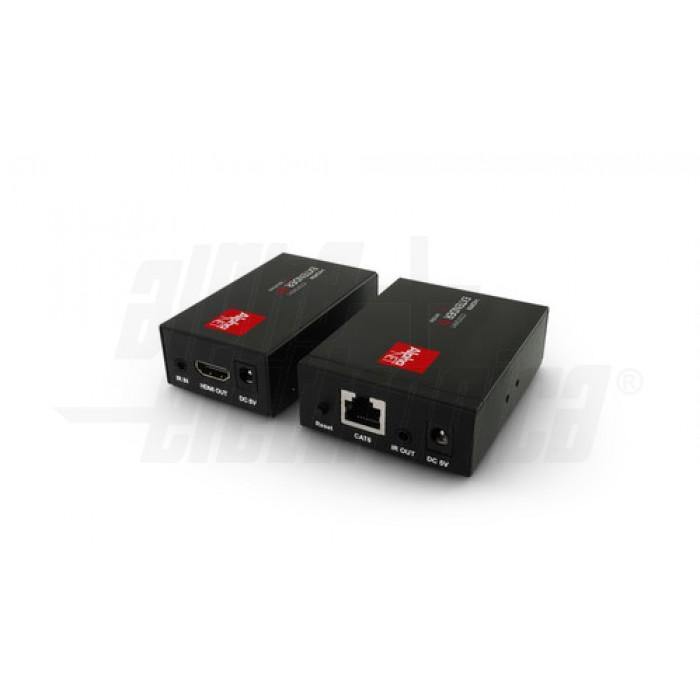

| Extender 1080p 50 m Loop-Out con EDID (CT373/9/1) | 50 m | 30 m |
| Extender PoC 1080p 50 m con EDID e IR (CT374/9/1POE) | — | 50 m |
| Extender 1080p 60Hz 70 m Loop Out (CT373/11) | — | 70 m |
Regola del banco: misura la tratta, aggiungi il 20% e scegli in base alla frequenza della tua sorgente, non al numero sulla scatola.
Quale extender HDMI ti serve
| La tua situazione | Distanza | Tecnologia | Da dove partire |
|---|---|---|---|

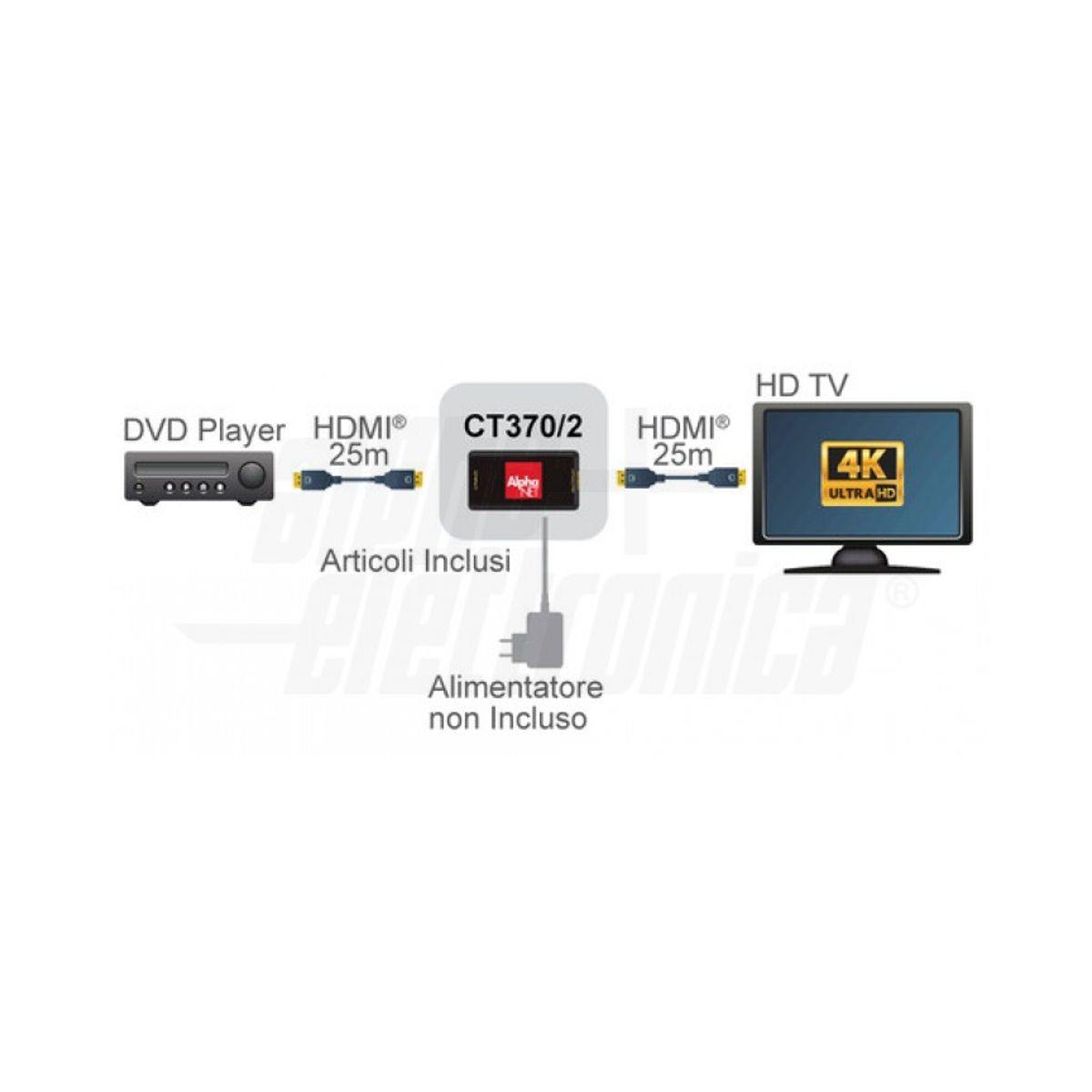

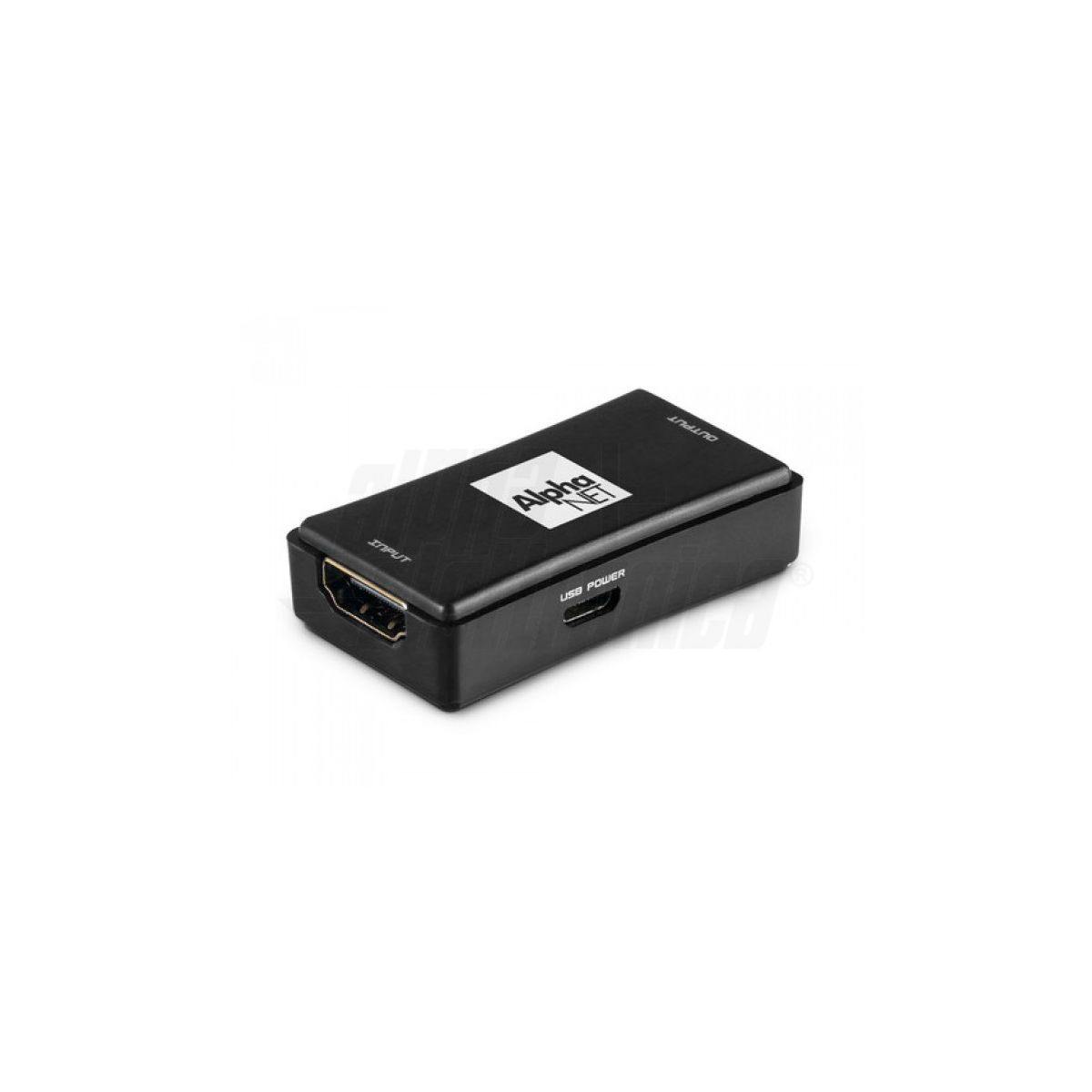

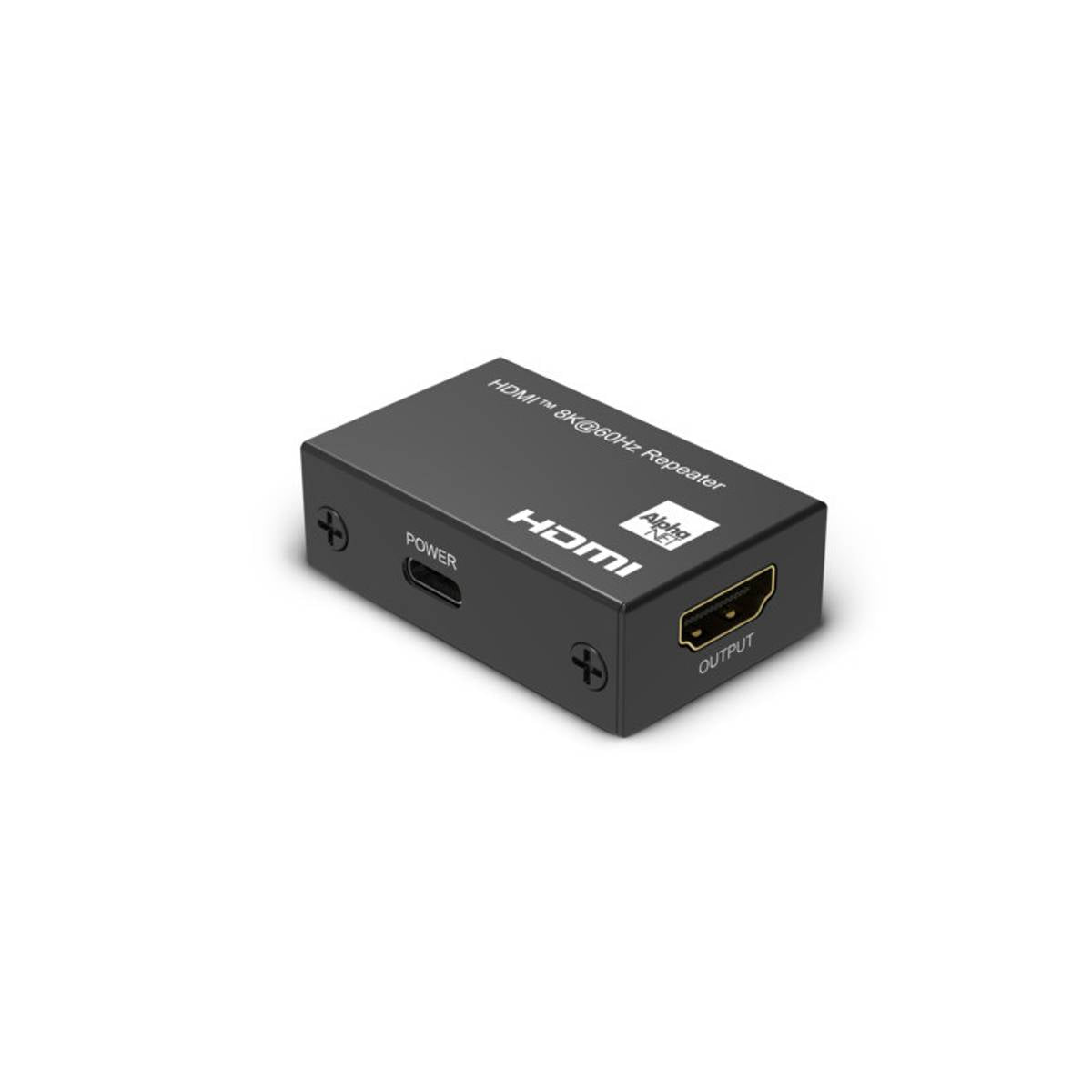

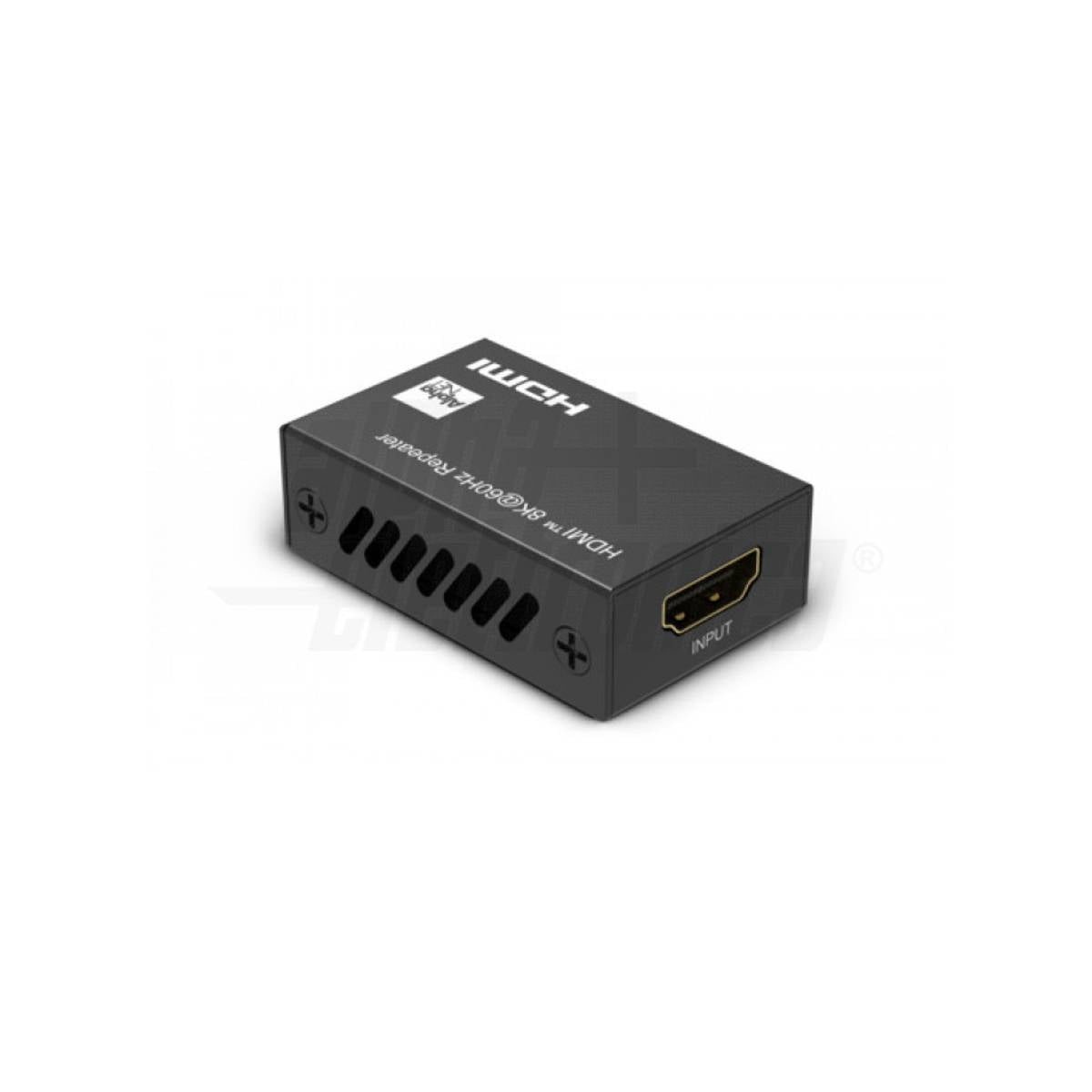

| Cavo HDMI già posato ma troppo lungo, il segnale va e viene | fino a 25 m in 4K 60Hz (13 m in 8K) | Ripetitore HDMI attivo | Ripetitore HDMI 4K 60Hz 25 m |

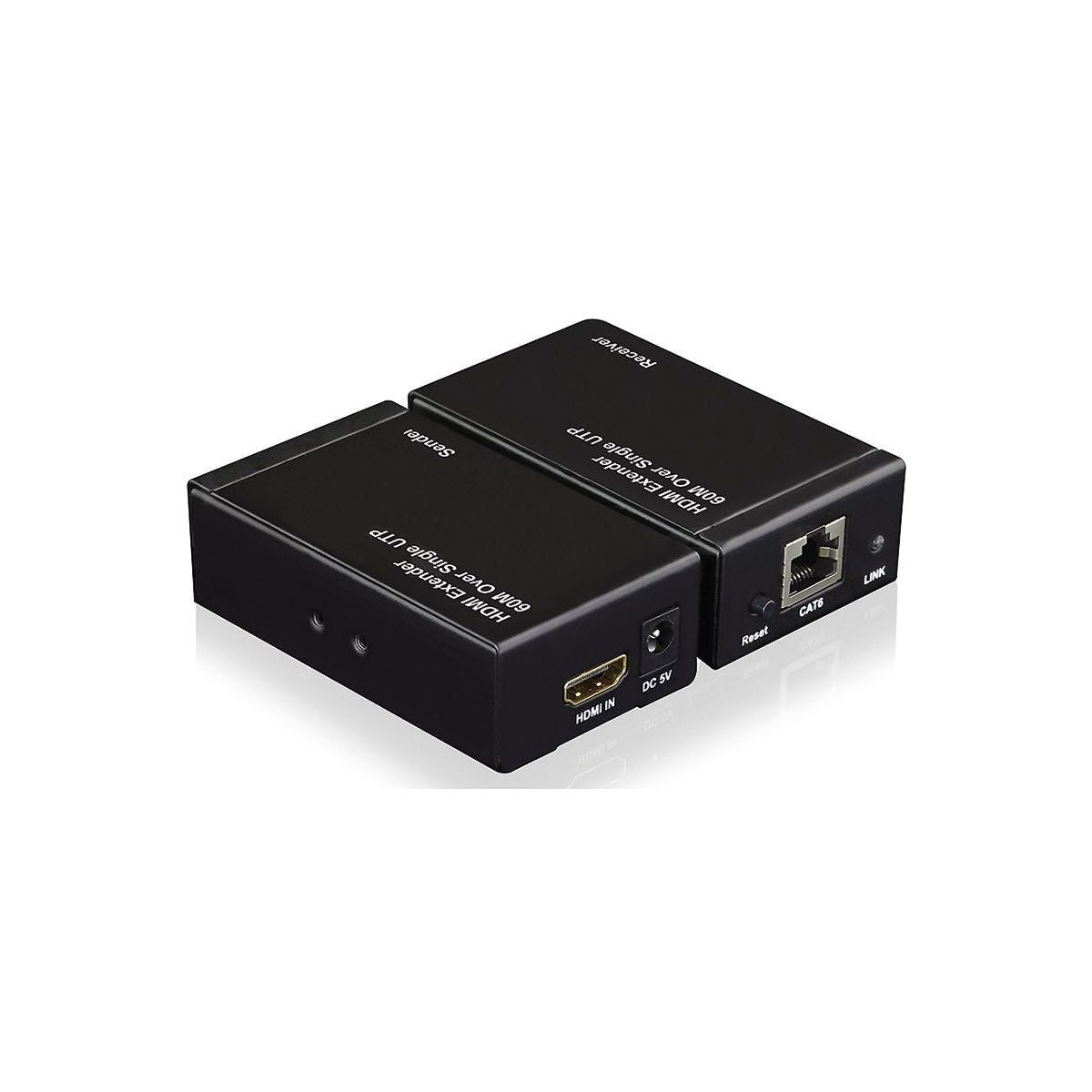

| Decoder o PC in un'altra stanza, una sola TV | 50–70 m in Full HD 60 Hz | Extender su cavo Cat.6 punto-punto | Extender HDMI 1080p 60Hz 70 m |

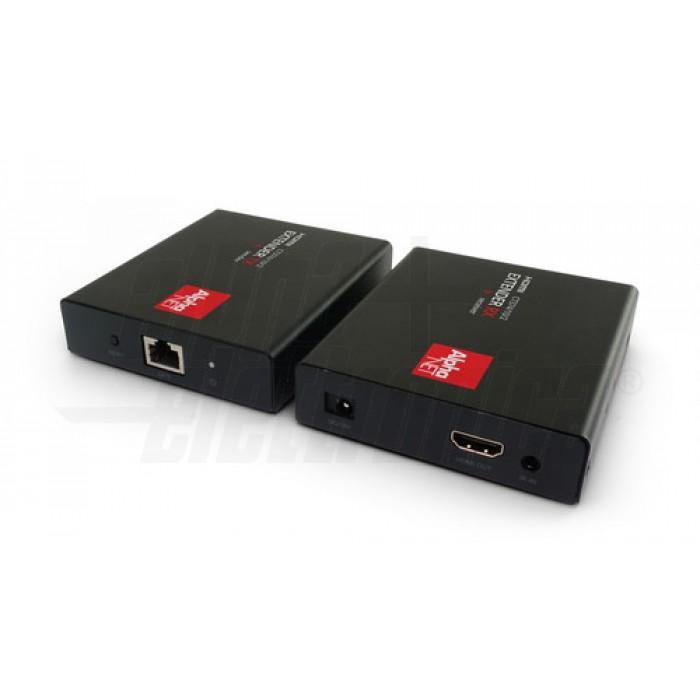

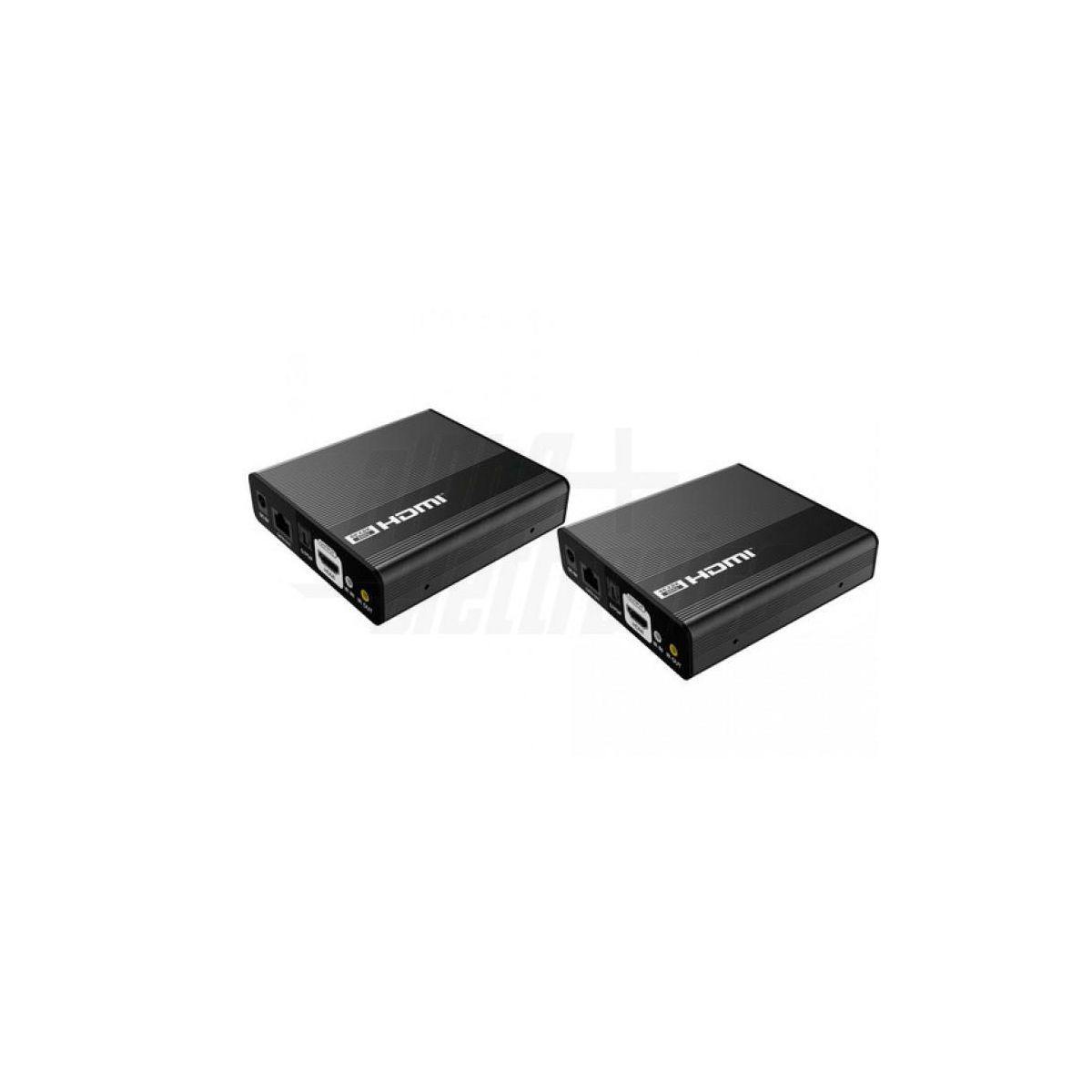

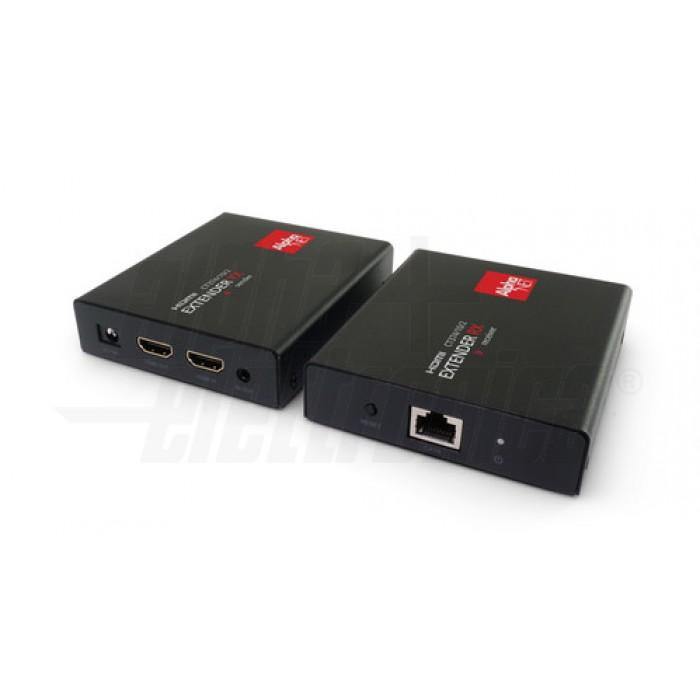

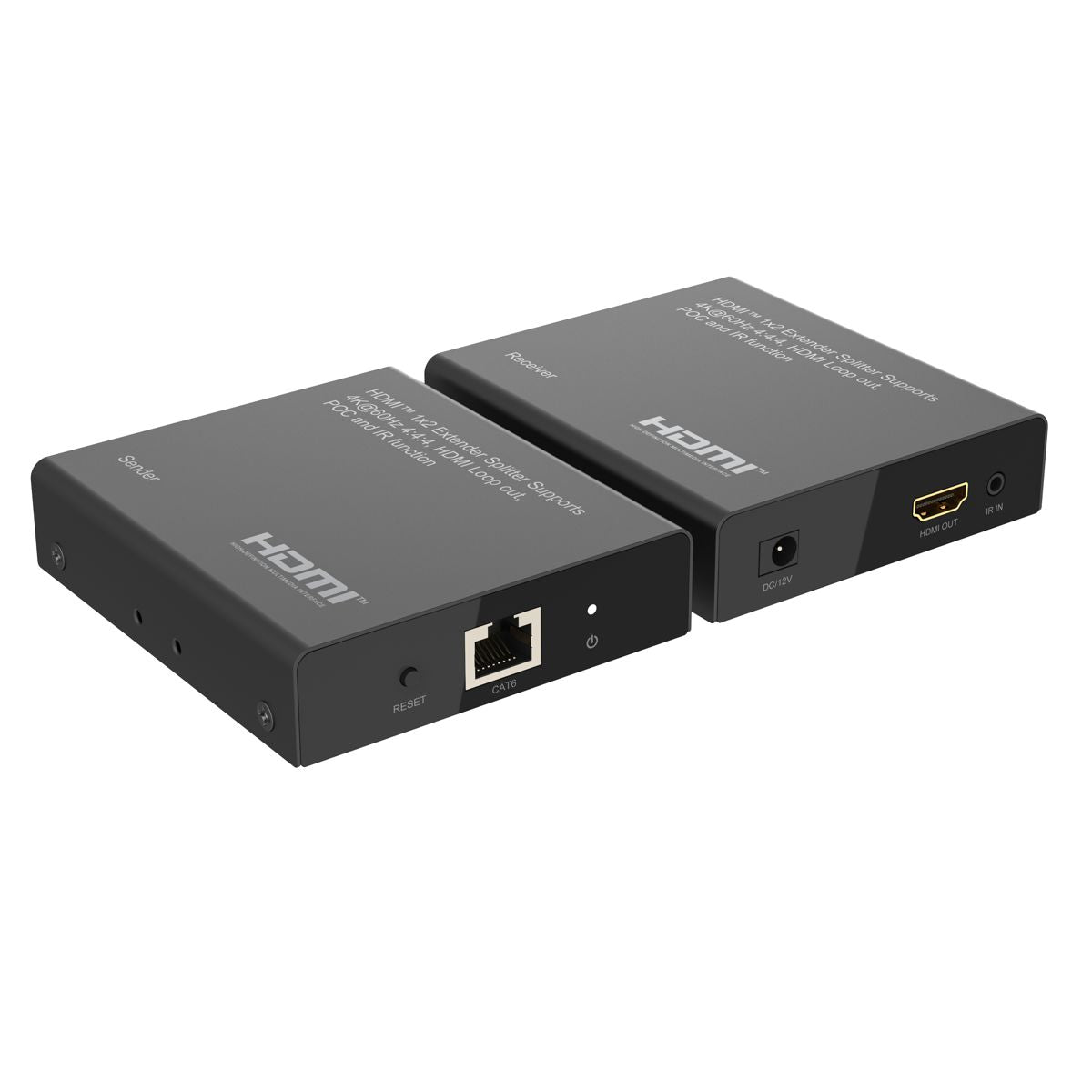

| Sorgente 4K 60Hz: console, decoder 4K, home cinema | fino a 70 m | Extender HDMI 2.0, 18 Gbps, HDCP 2.2 | Extender HDMI 4K 60Hz 70 m PoC |

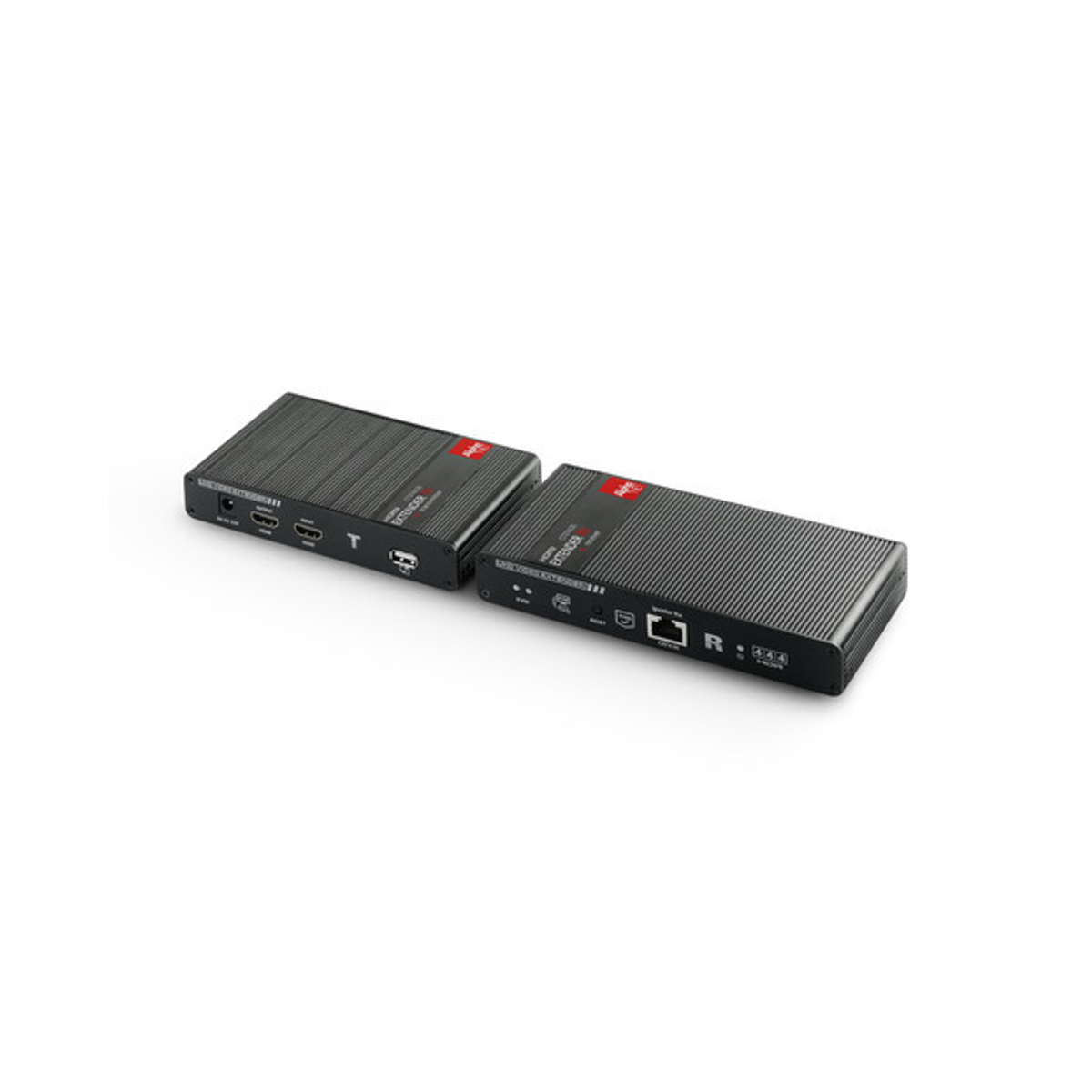

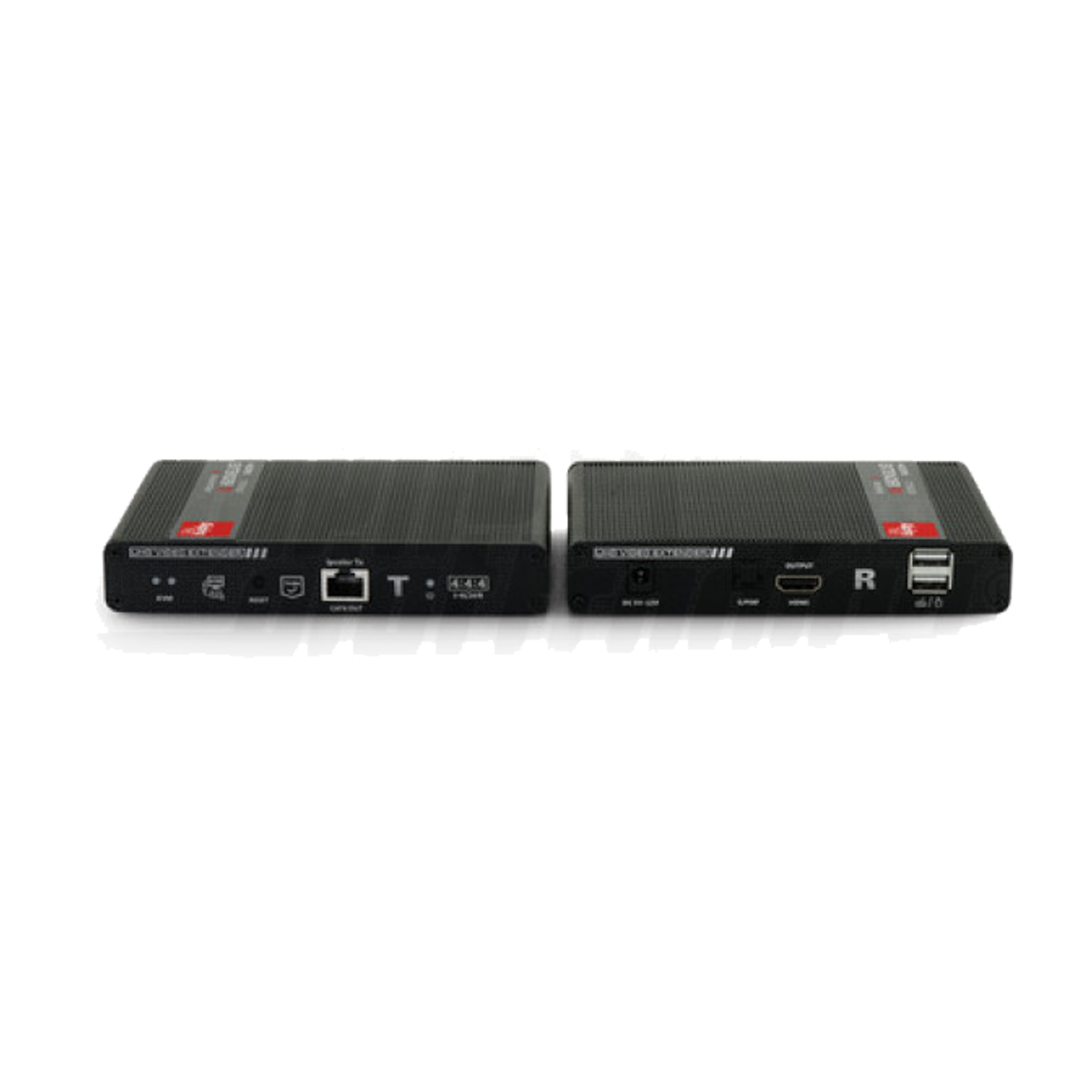

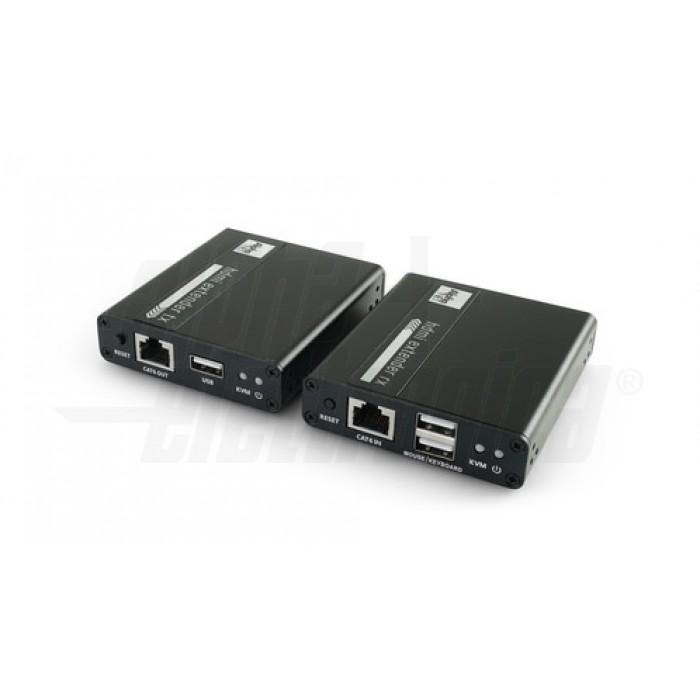

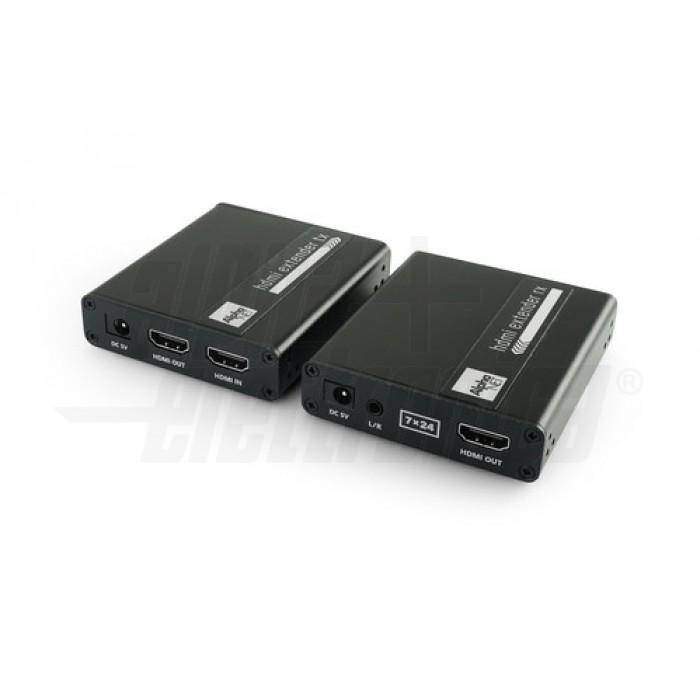

| PC in sala server, monitor, mouse e tastiera altrove | fino a 70 m in 4K 60Hz | Extender KVM | Extender KVM 4K 60Hz 70 m con USB |

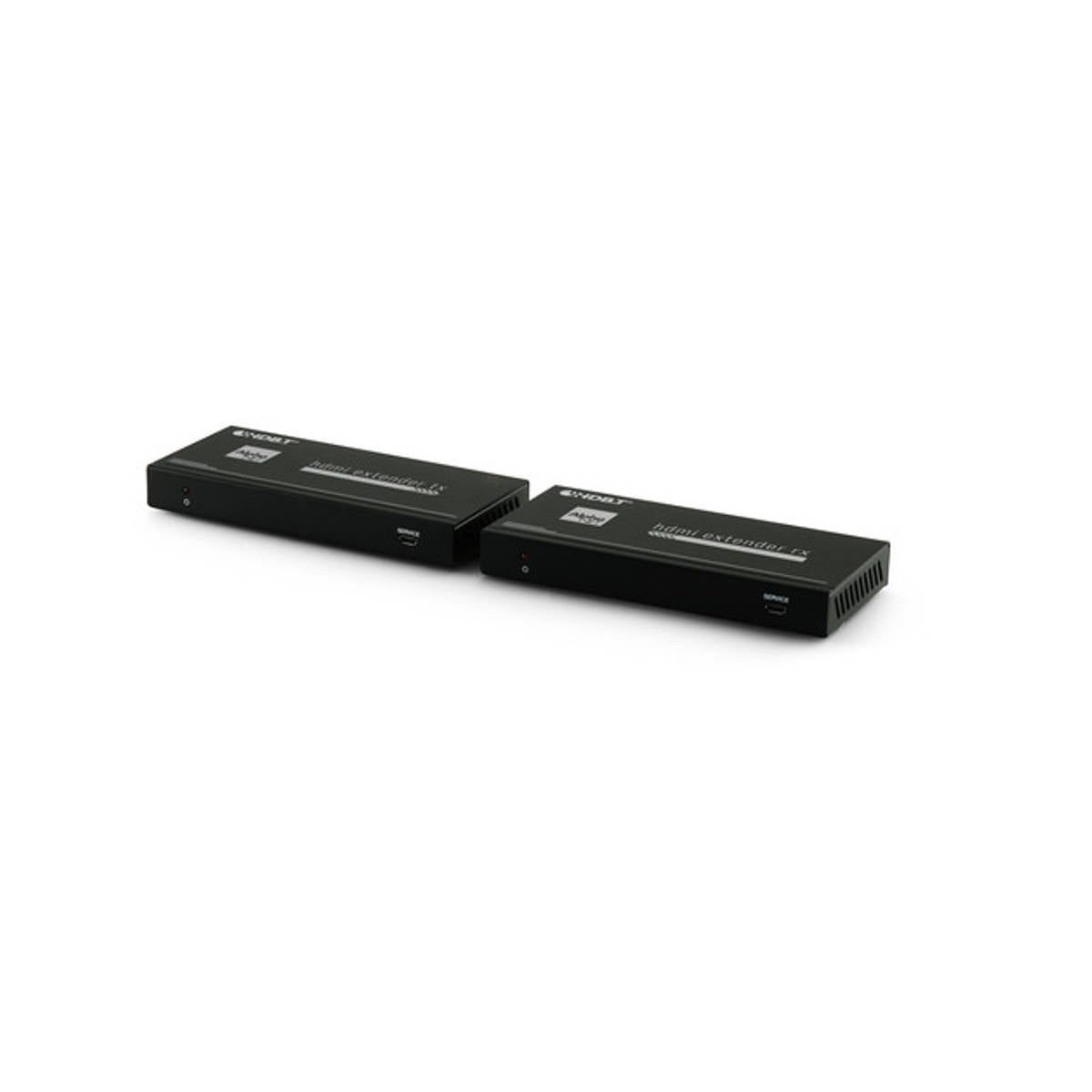

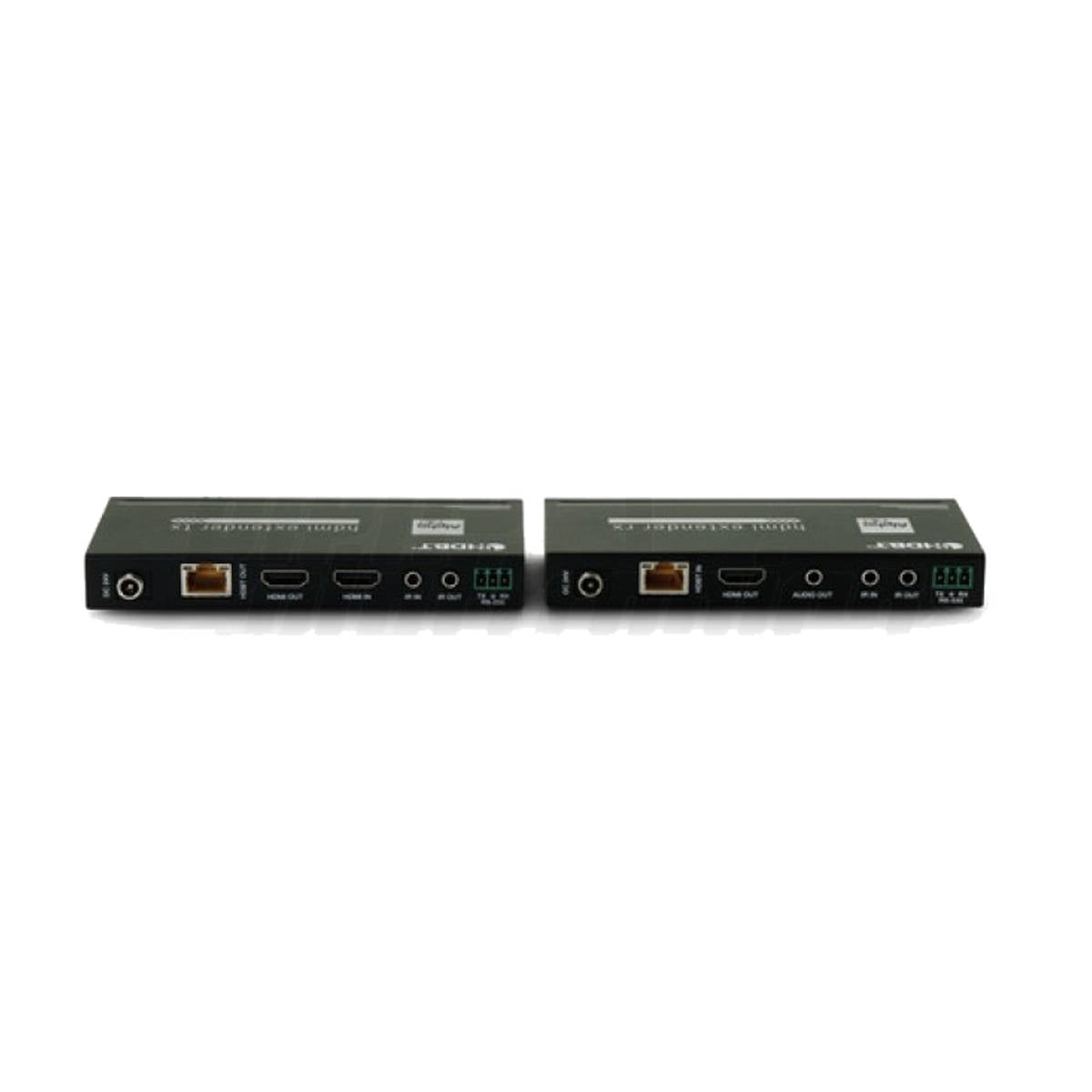

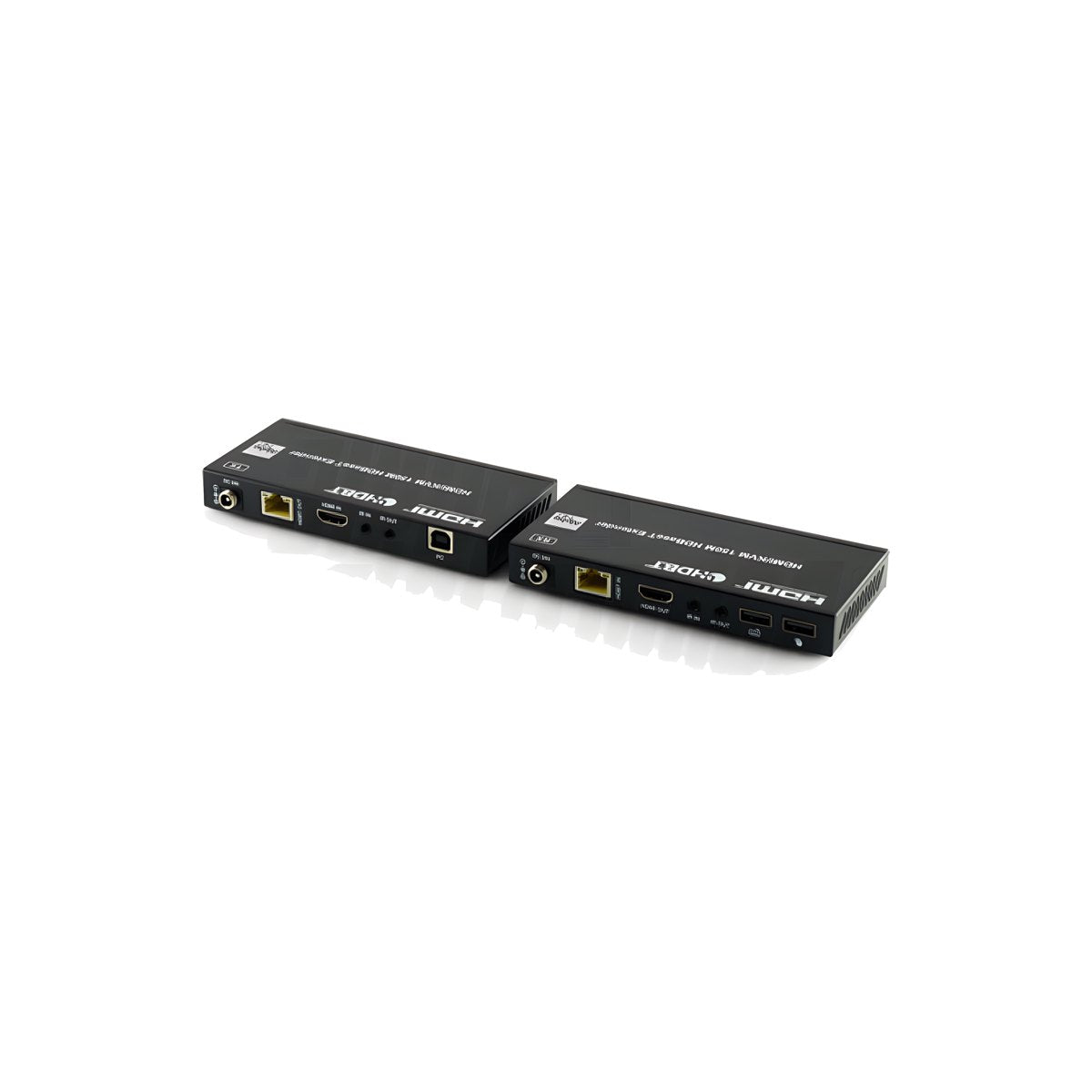

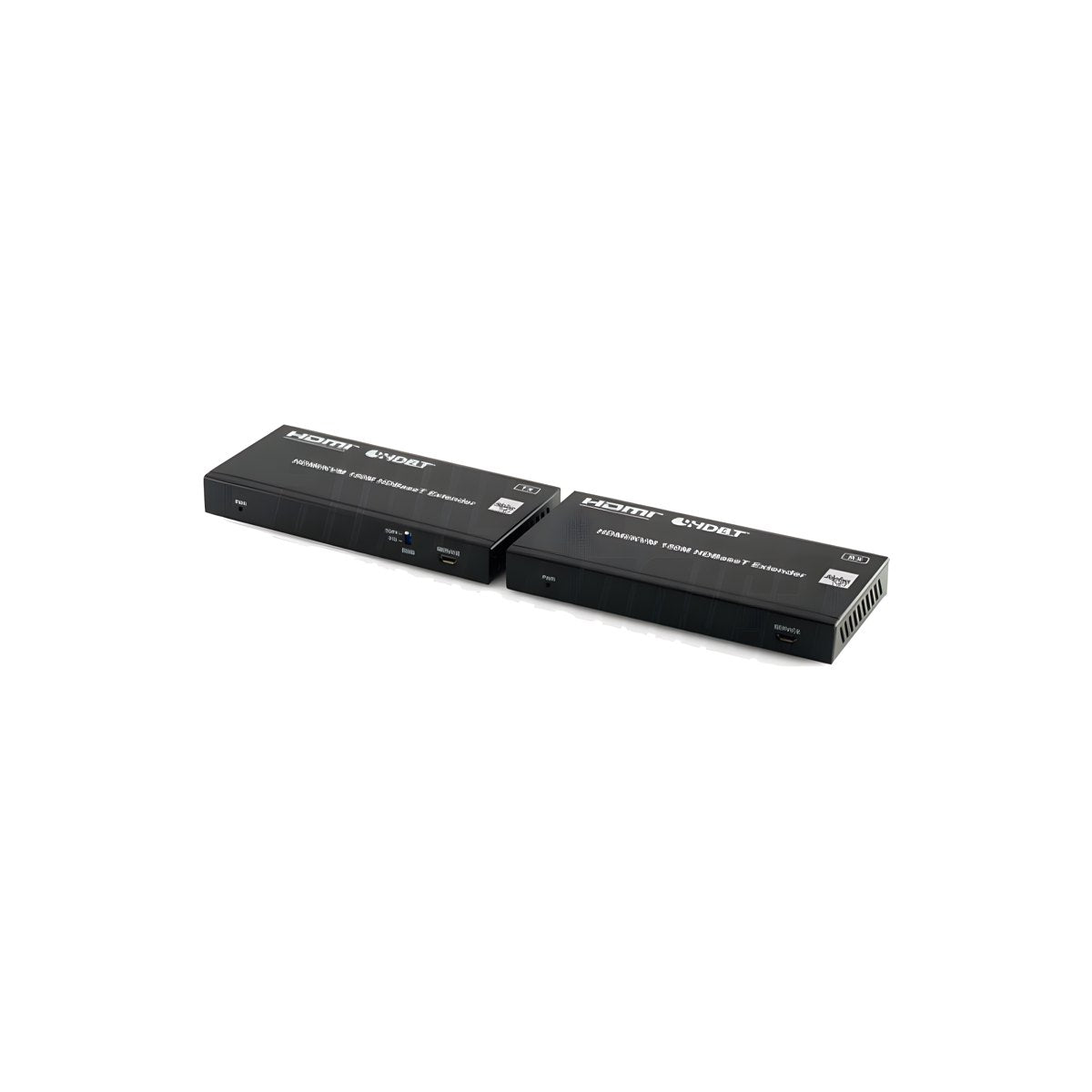

| Proiettore in sala conferenze o aula | 120 m in 4K, 150 m in Full HD | HDBaseT | Extender HDBaseT 4K 120 m KVM e IR |

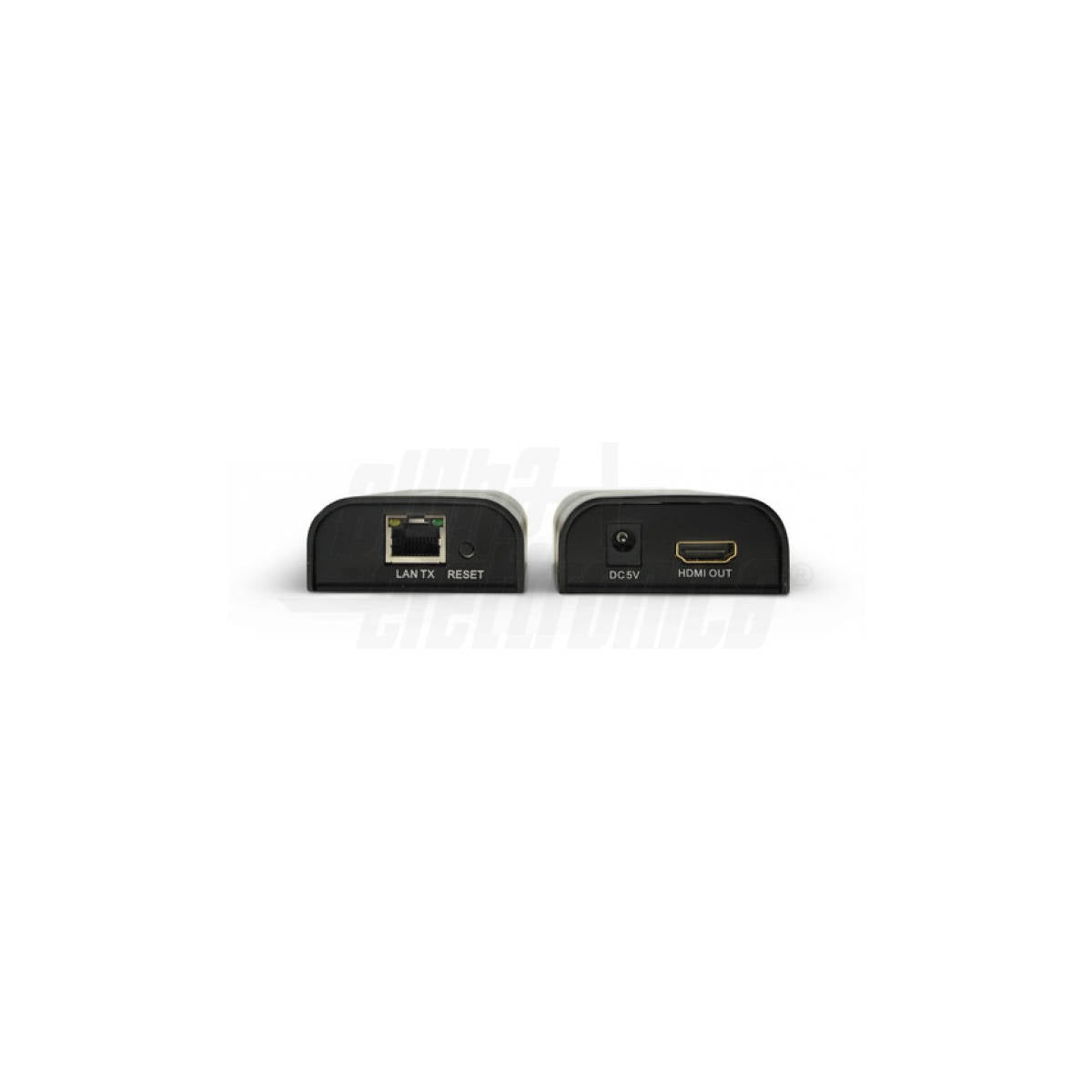

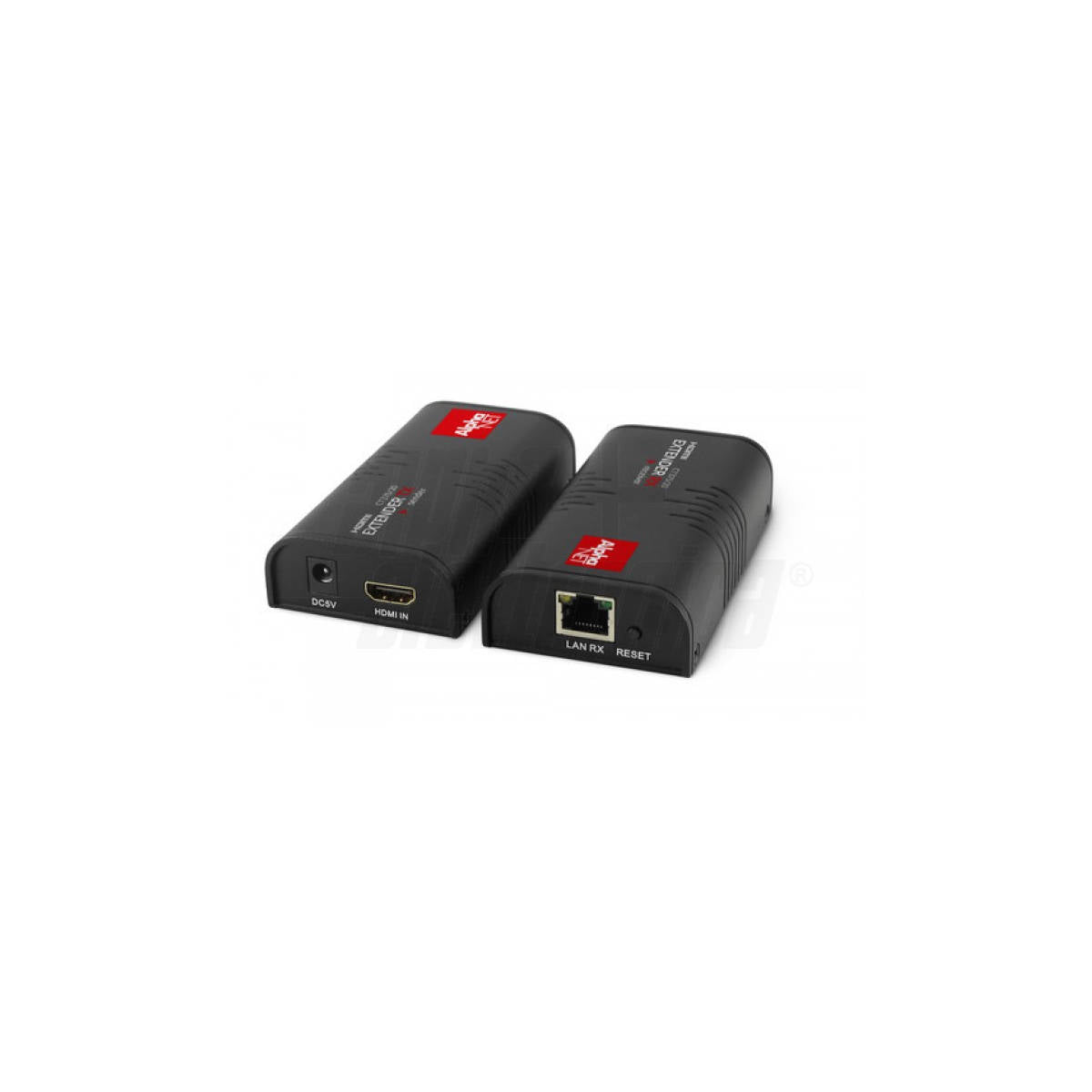

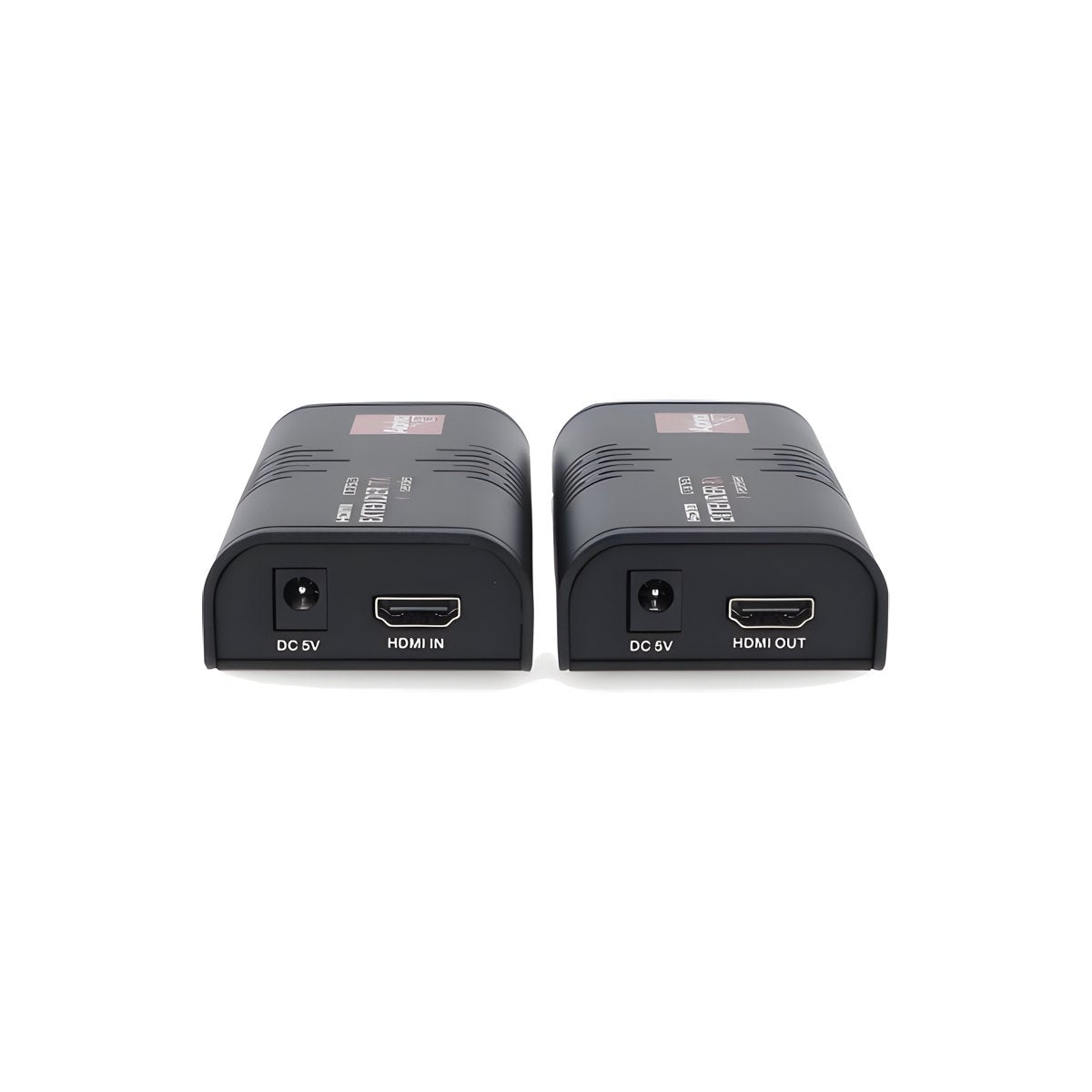

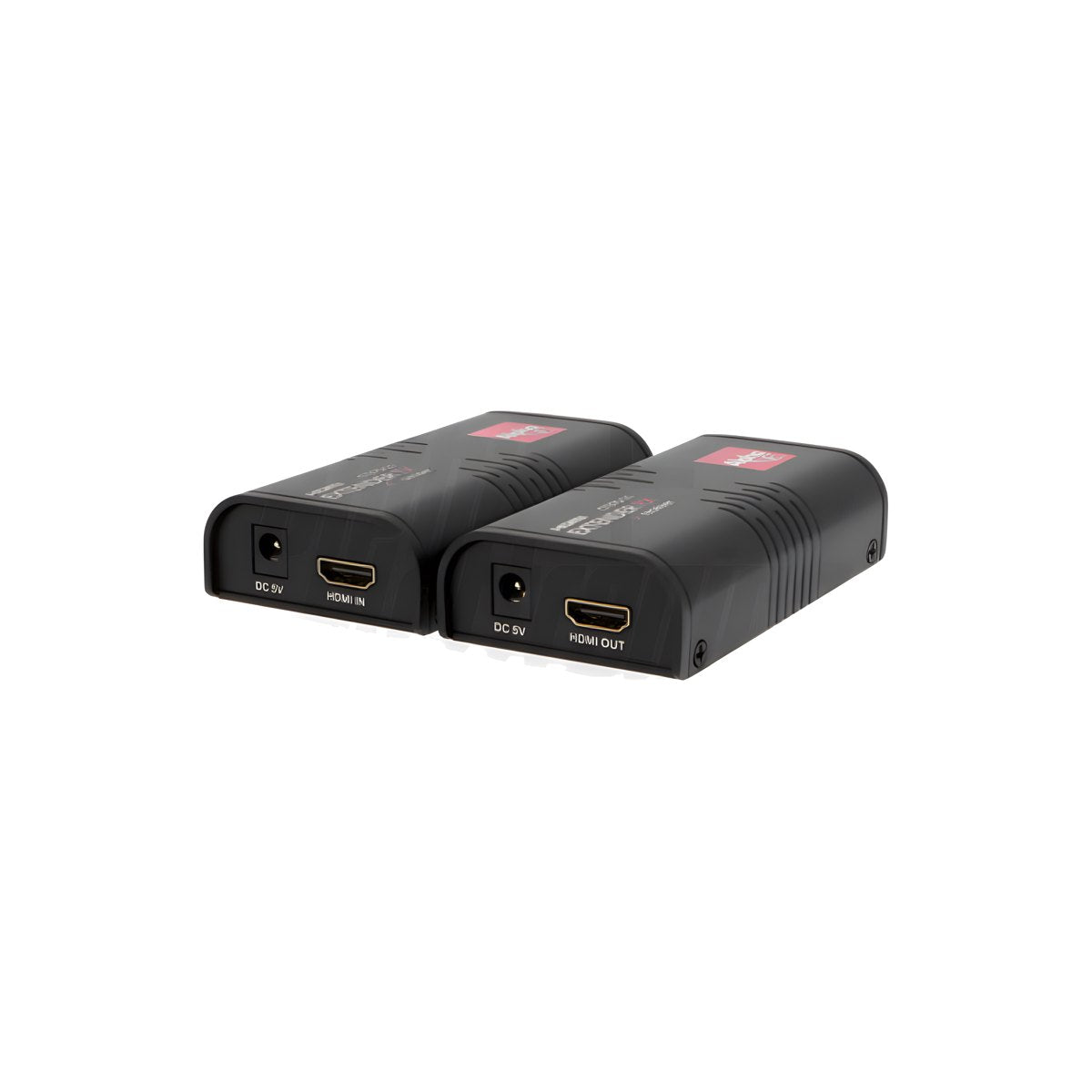

| Stessa sorgente su più TV in bar, negozio o casa | 120 m per tratta switch-ricevitore | Over IP 1:N su switch Gigabit | Extender HDMI Over IP 1080p 1:N |

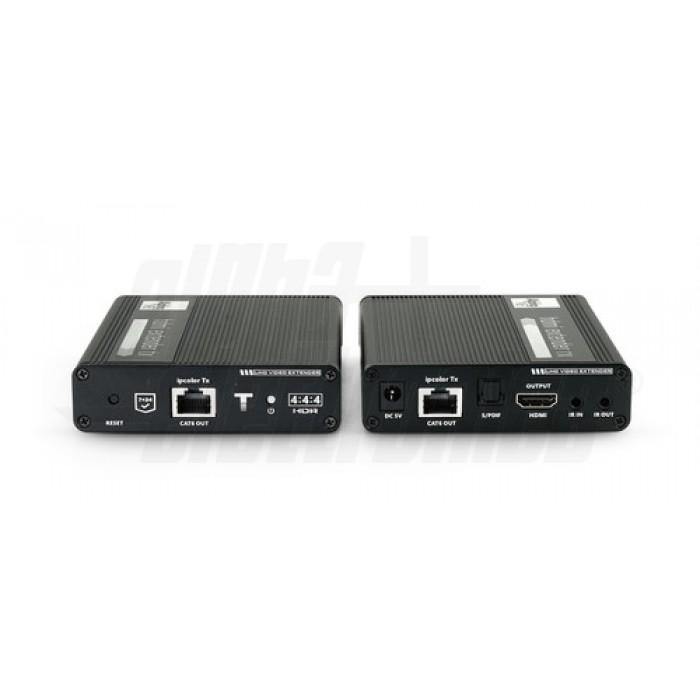

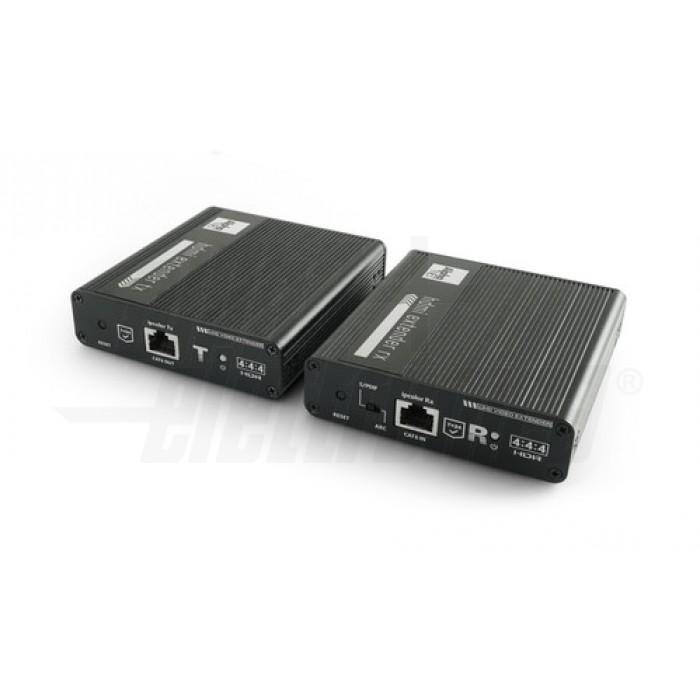

| Più TV in fila nello stesso locale, senza switch | 70 m per tratta, fino a 10 ricevitori | Cascade 4K | Extender HDMI 4K Cascade |

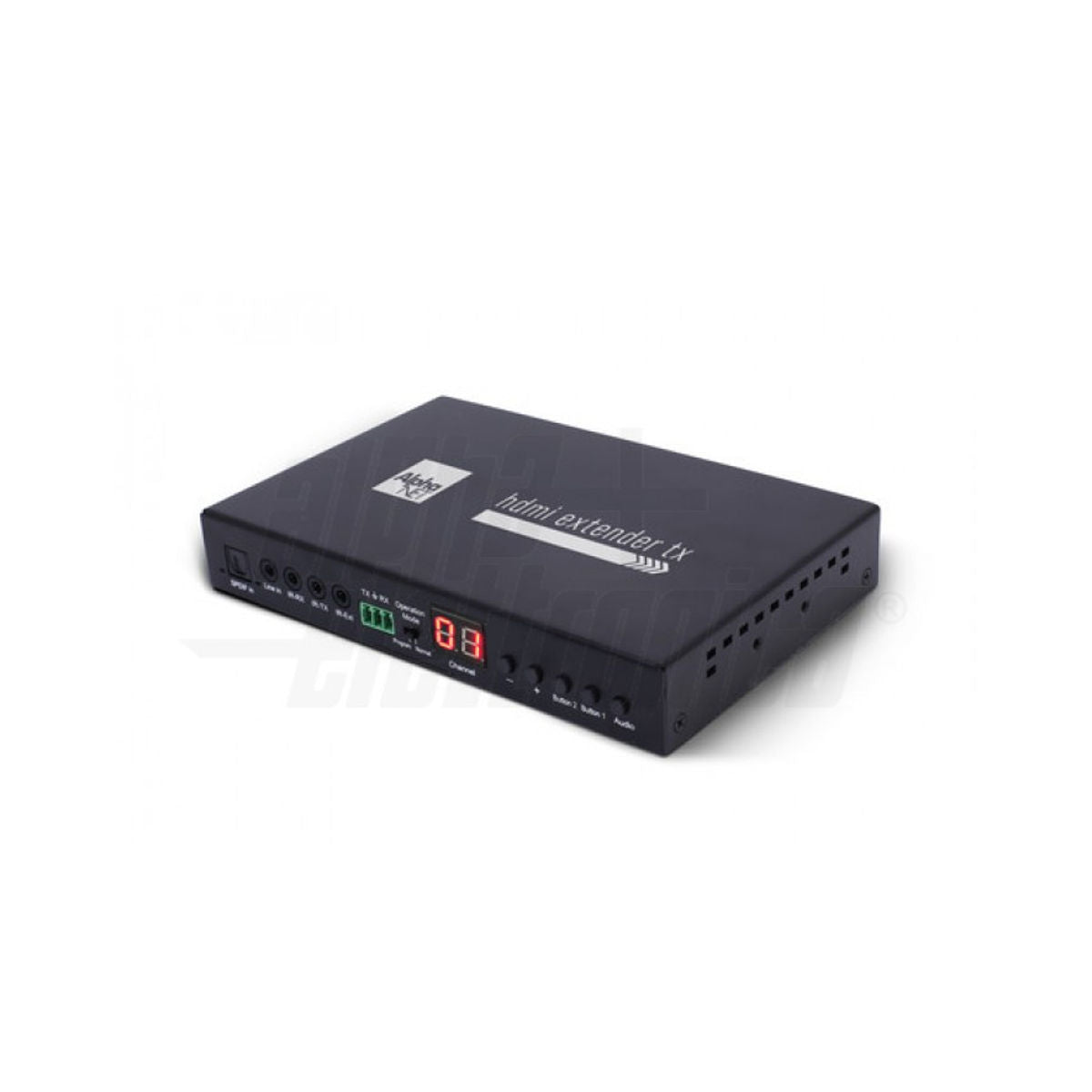

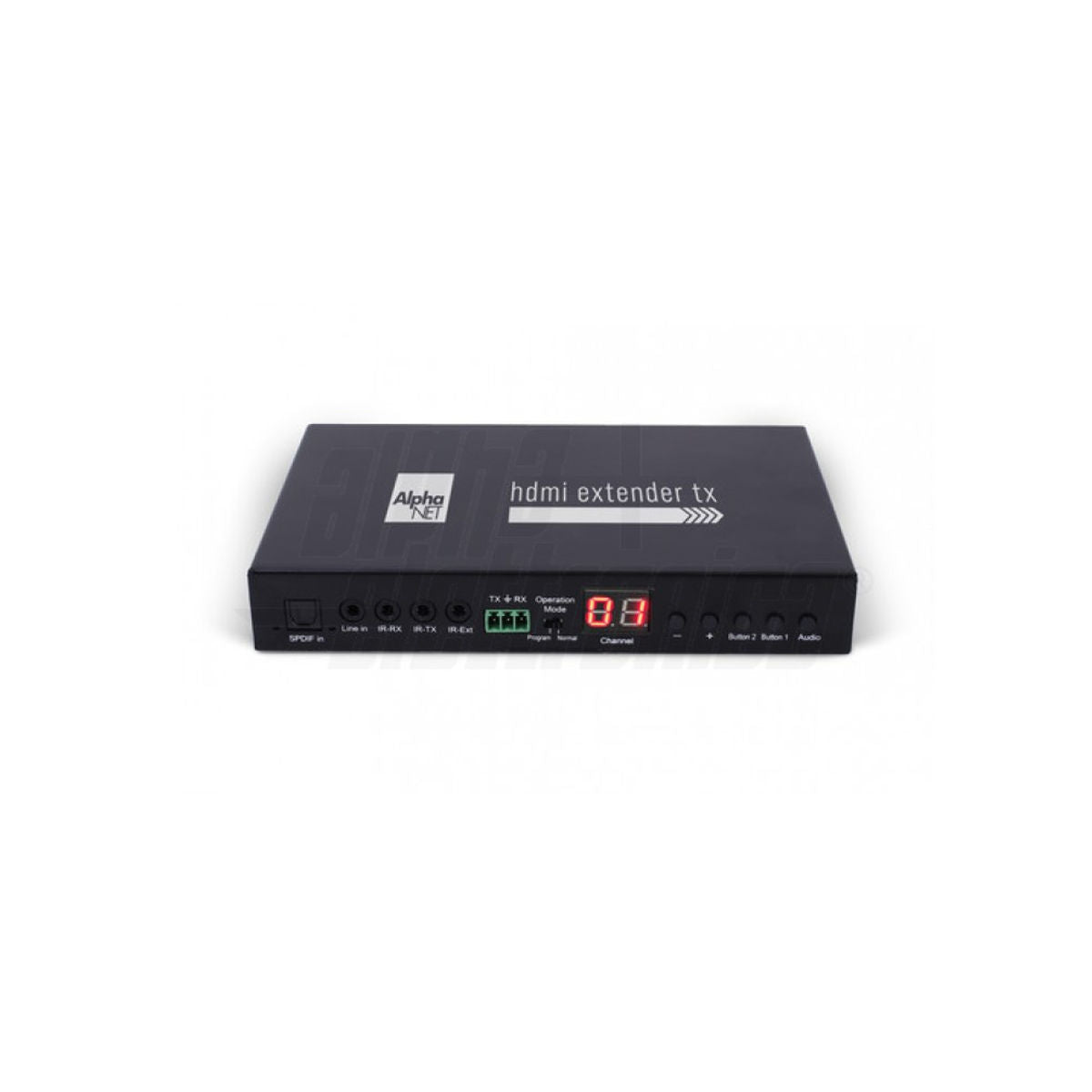

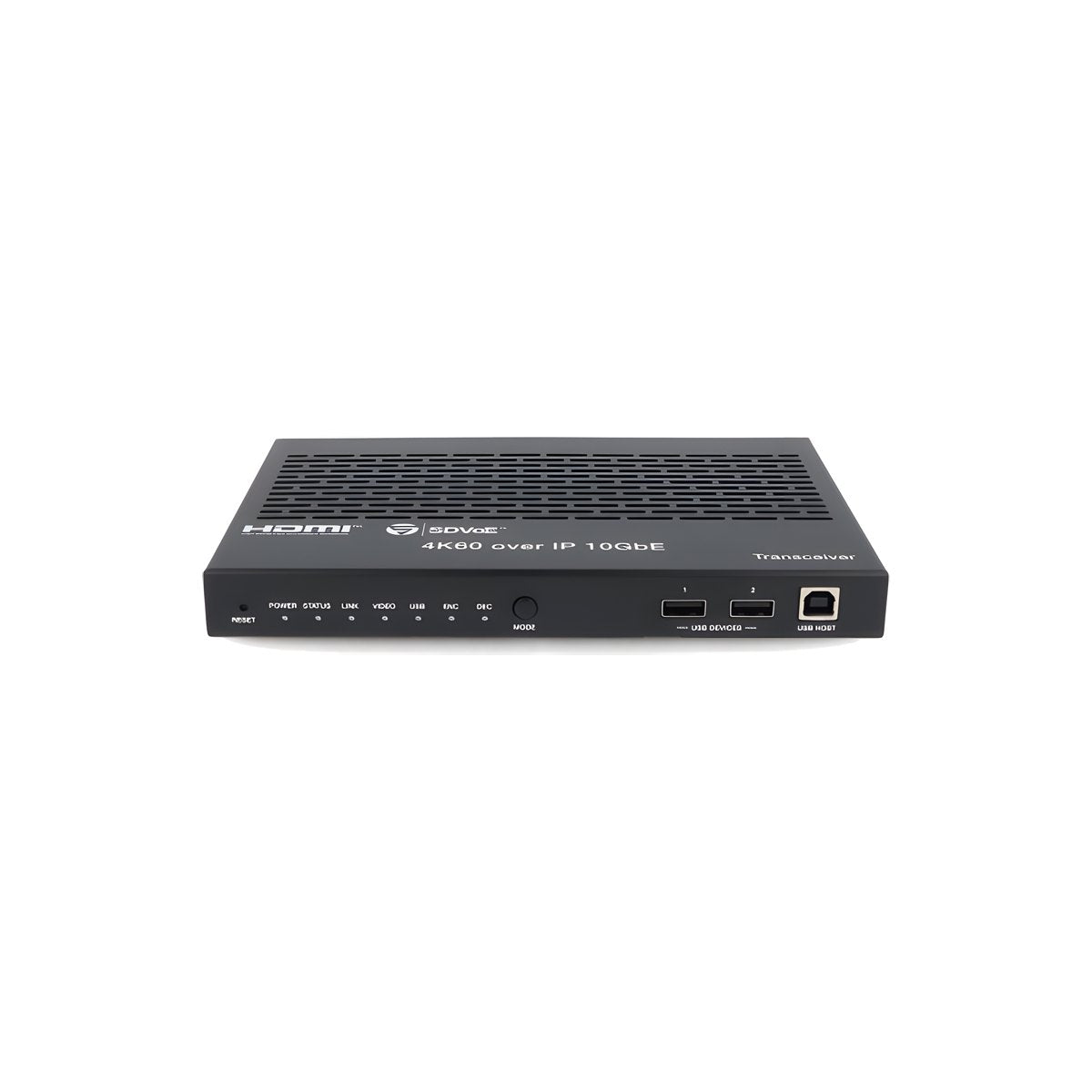

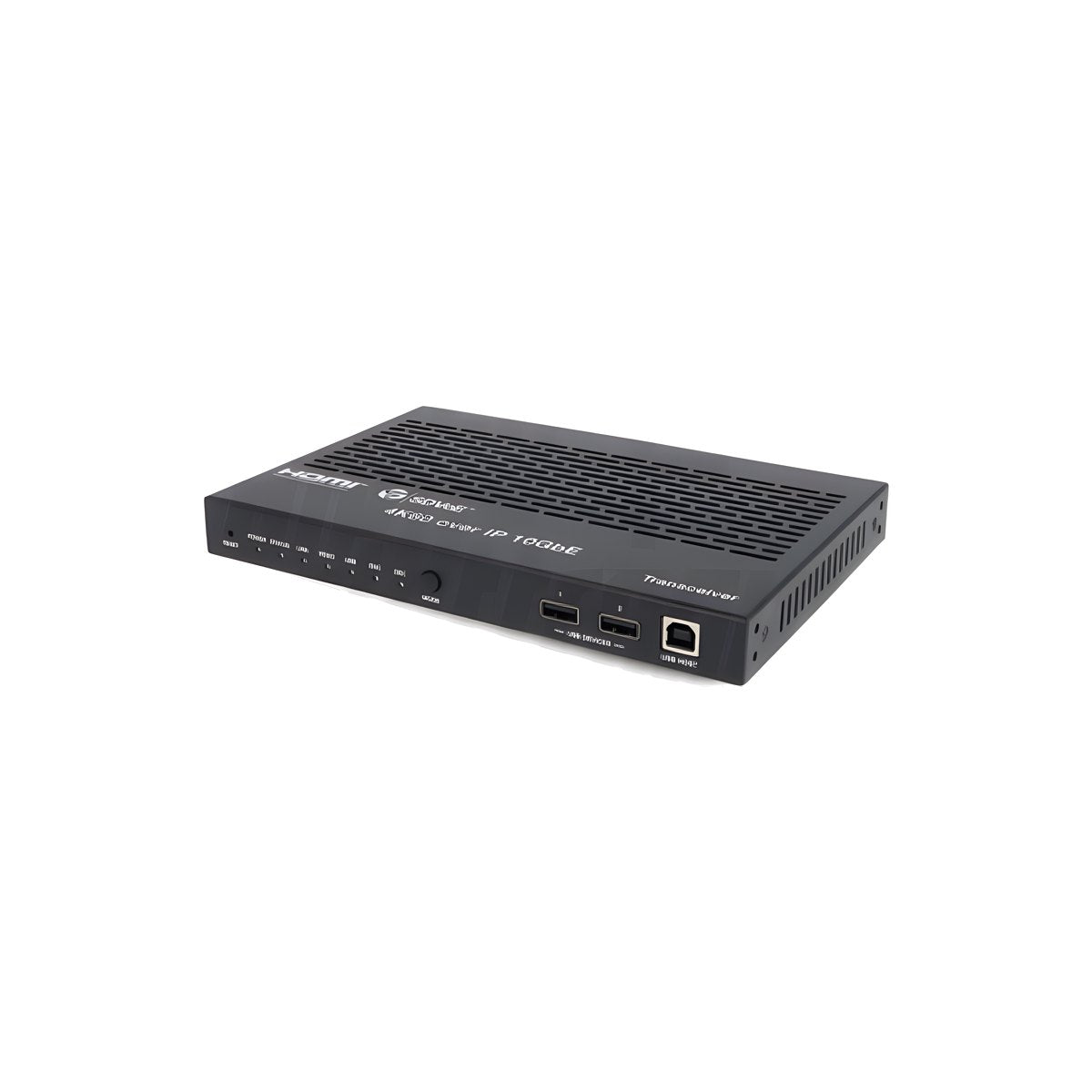

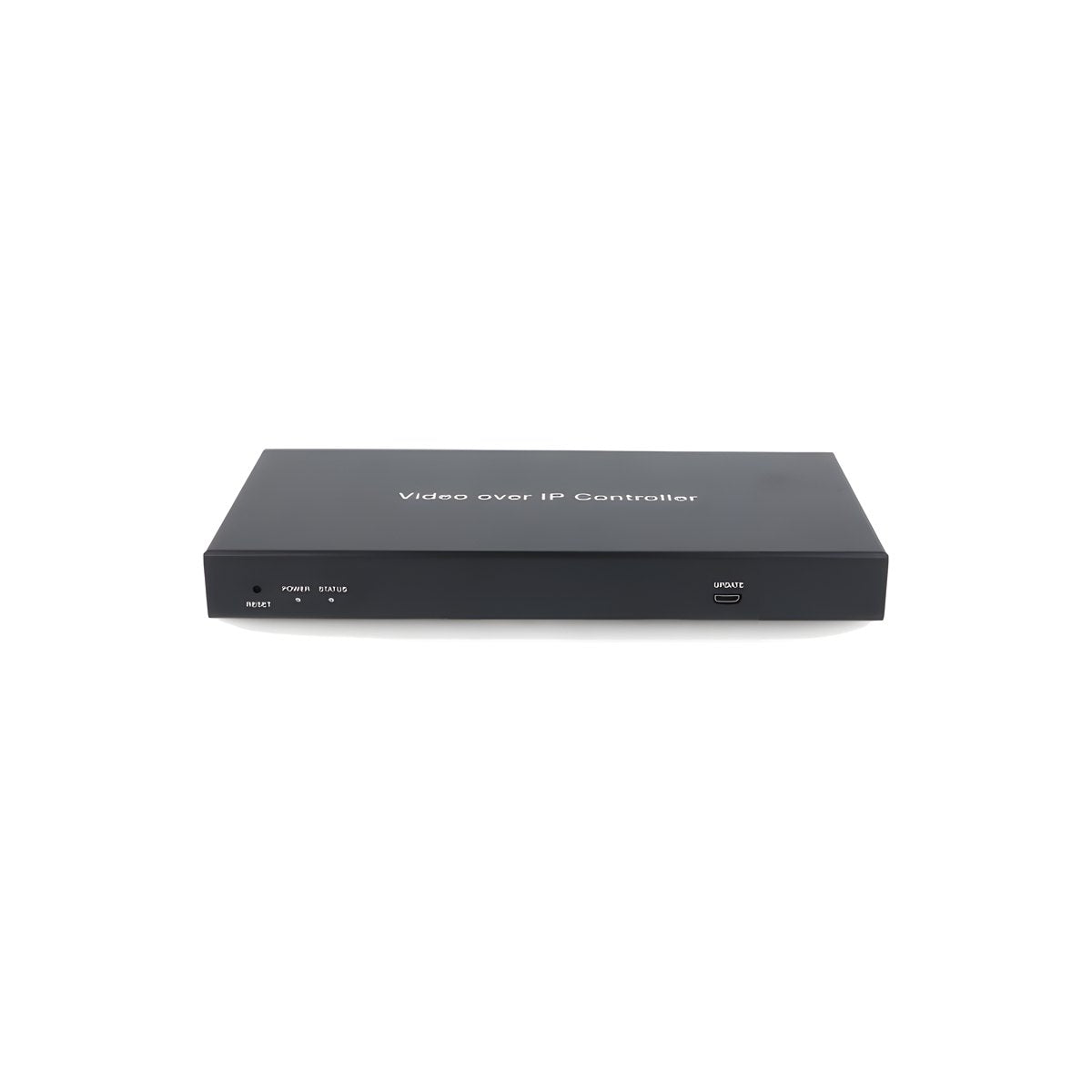

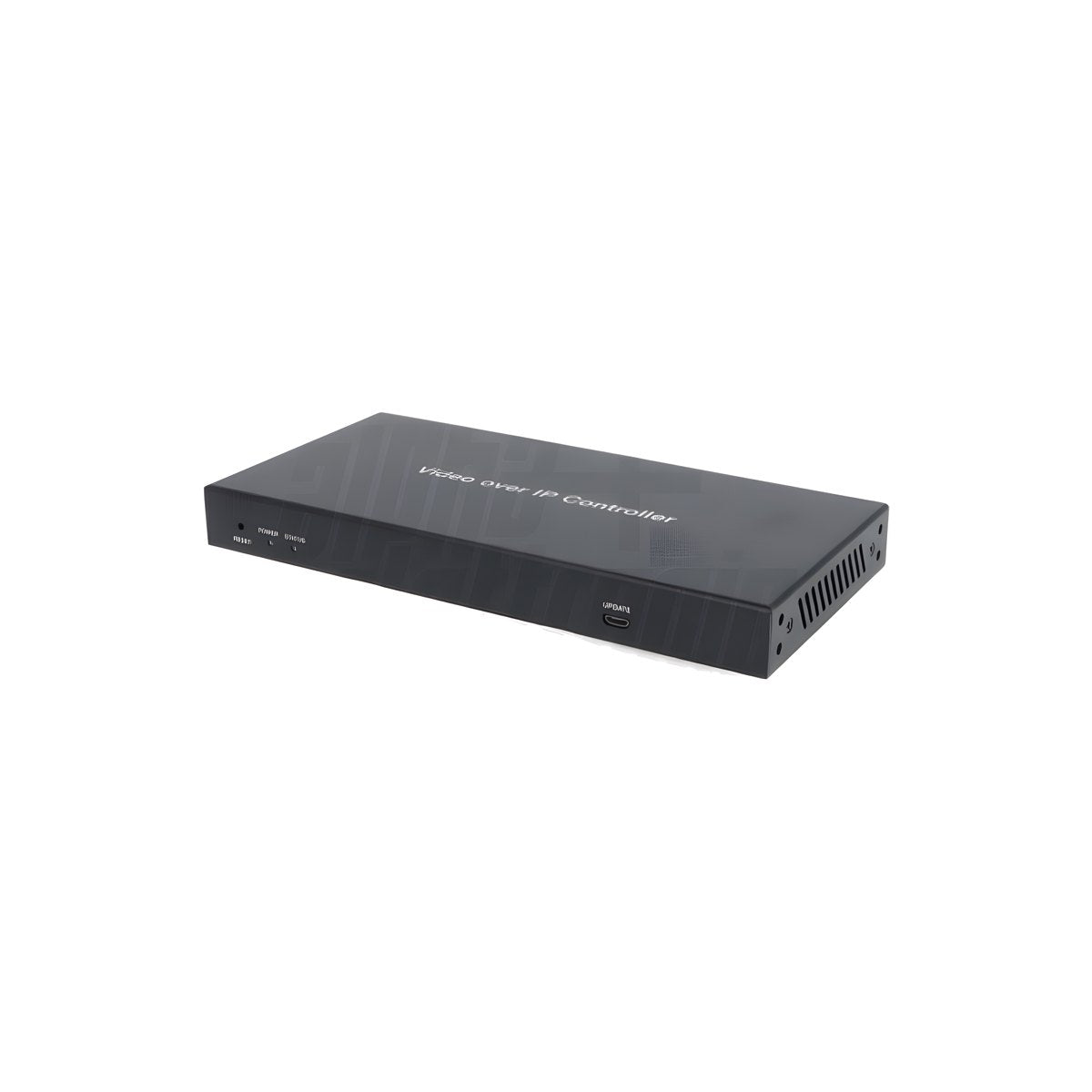

| Più sorgenti su più schermi, matrice o video wall | 100 m per tratta | Over IP N:N (H.264/H.265) o SDVoE 10G | Encoder Over IP N:N CT375/23T |

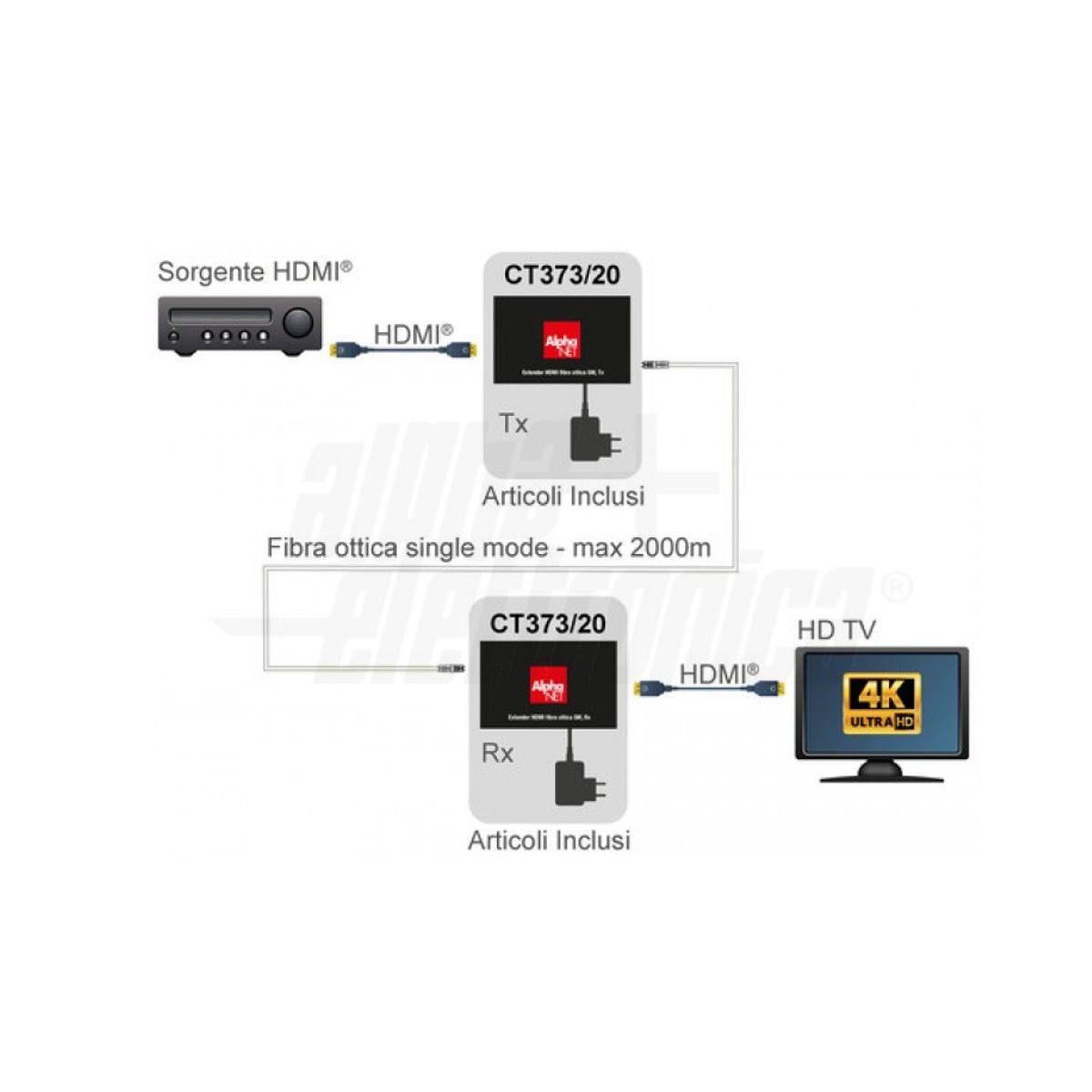

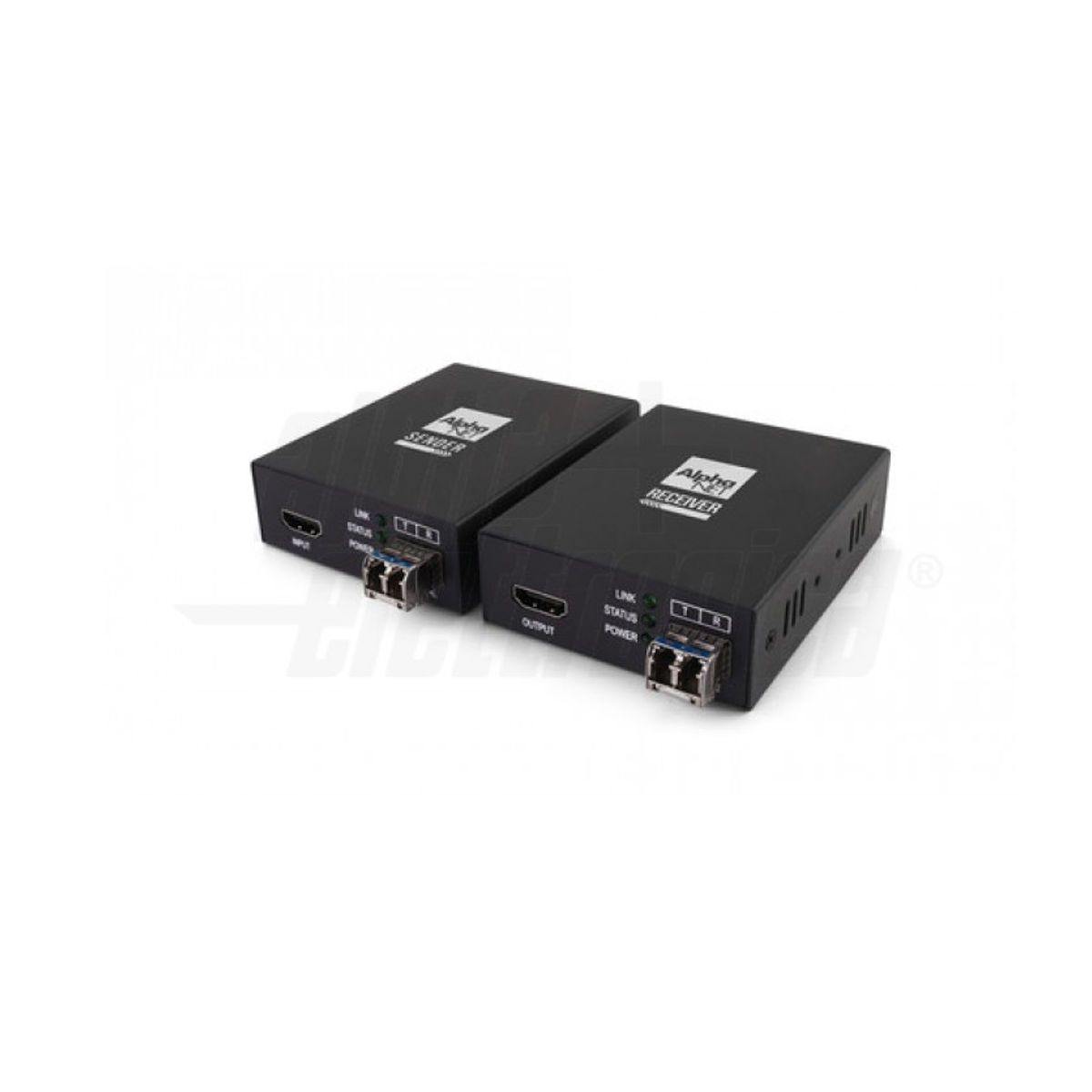

| Tra due edifici, capannoni, cavi vicini a linee di potenza | fino a 40 km | Fibra ottica monomodale | Extender HDMI fibra 4K 60Hz 40 km |
Configurazioni pronte: un click e sono nel carrello
| Configurazione | Cosa c'è dentro | |
|---|---|---|
| 3 TV dalla stessa sorgente in Full HD (bar, sala d'attesa) | Kit Over IP CT375/21 + 2 ricevitori CT375/21R | Aggiungi al carrello |
| 3 TV con il telecomando del decoder su ogni schermo | Kit Over IP CT375/9/2 + 2 ricevitori CT375/9/2R | Aggiungi al carrello |
| 3 TV in fila in 4K, senza switch | Kit Cascade CT374/12 + 2 ricevitori CT374/12R | Aggiungi al carrello |
Per i sistemi Over IP serve anche uno switch Gigabit gestito con IGMP snooping attivo, non incluso nei carrelli: senza, il flusso video multicast satura la rete. Va bene un qualsiasi switch Gigabit di fascia professionale che lo dichiari in scheda.
Come scegliere un extender HDMI: risoluzione, cavo e alimentazione
1080p, 4K 30Hz o 4K 60Hz
Guarda cosa esce dalla sorgente. Un decoder satellitare HD o un PC da ufficio stanno benissimo con un extender HDMI 1080p. Console di ultima generazione, decoder 4K e lettori UHD vogliono un modello HDMI 2.0 da 18 Gbps che regga il 4K a 60Hz 4:4:4: un extender 4K 30Hz trasmette l'immagine, ma su giochi e sport si vede la differenza. Le distanze dichiarate cambiano con la risoluzione: lo stesso apparecchio che fa 70 m in Full HD spesso si ferma a 40 m in 4K.
Il cavo di rete conta più dell'extender
Le distanze in scheda valgono su cavo Cat.6 in rame pieno, AWG 23 o 24, steso in una tratta unica. Cavi CCA (alluminio ramato), prese a muro e patch panel in mezzo tolgono metri e sono la prima causa di schermo nero. Negli extender punto-punto il cavo va diretto dal trasmettitore al ricevitore, senza passare da switch o router. Se il cavo è da posare, parti dalla matassa Cat.6 in rame puro.
Attenzione anche al contrario: alcuni modelli 4K vogliono almeno 2 m di cavo di rete, perché su tratte troppo corte il segnale arriva troppo forte e l'immagine diventa instabile.
PoC: un solo alimentatore per due apparecchi
Molti modelli sono PoC (Power over Cable): alimenti il trasmettitore e il ricevitore prende corrente dal cavo di rete. Comodo quando dietro la TV a parete non c'è una presa libera. Non è il PoE degli switch di rete: sono due sistemi diversi e non vanno mescolati.
Telecomando, KVM, loop-out ed EDID

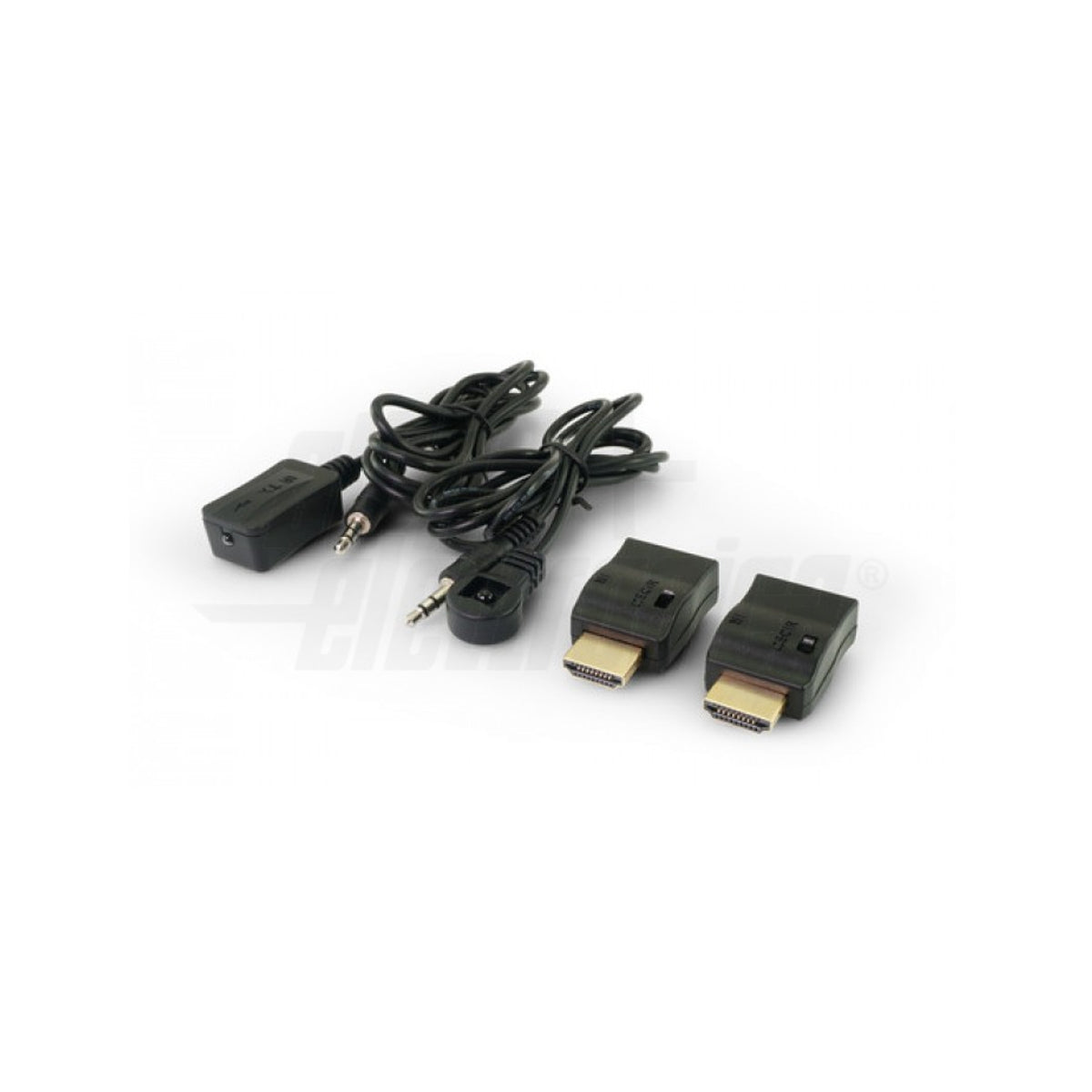

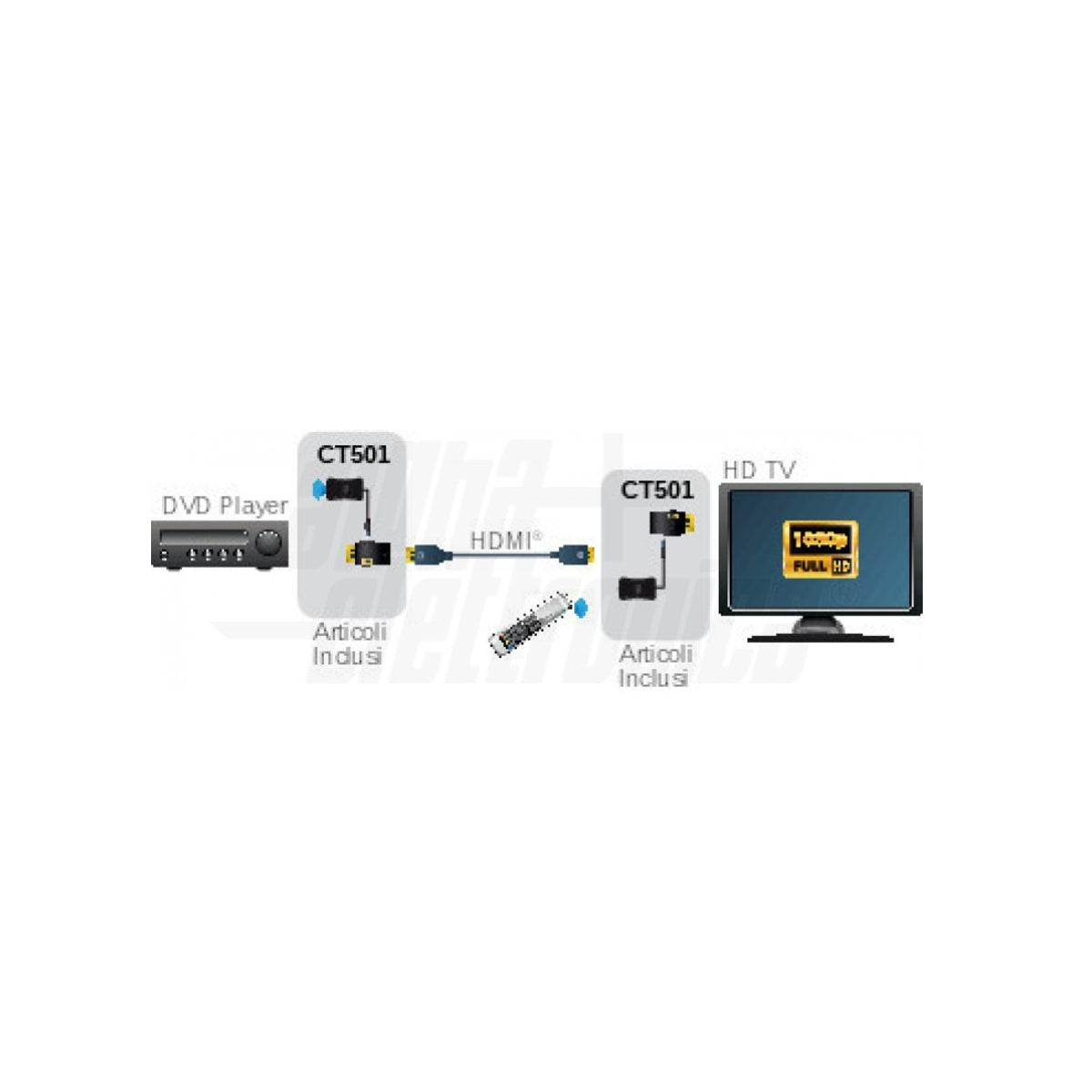

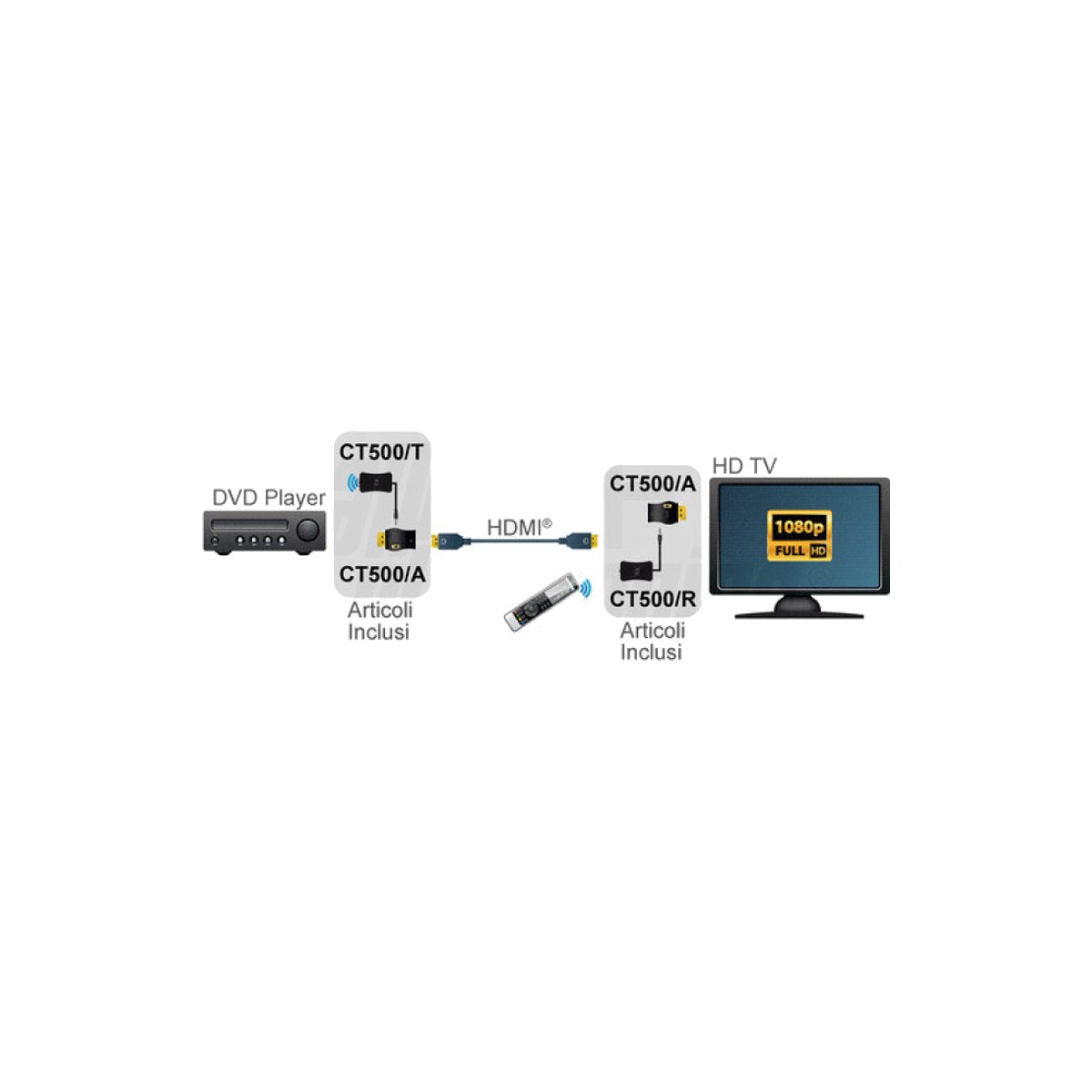

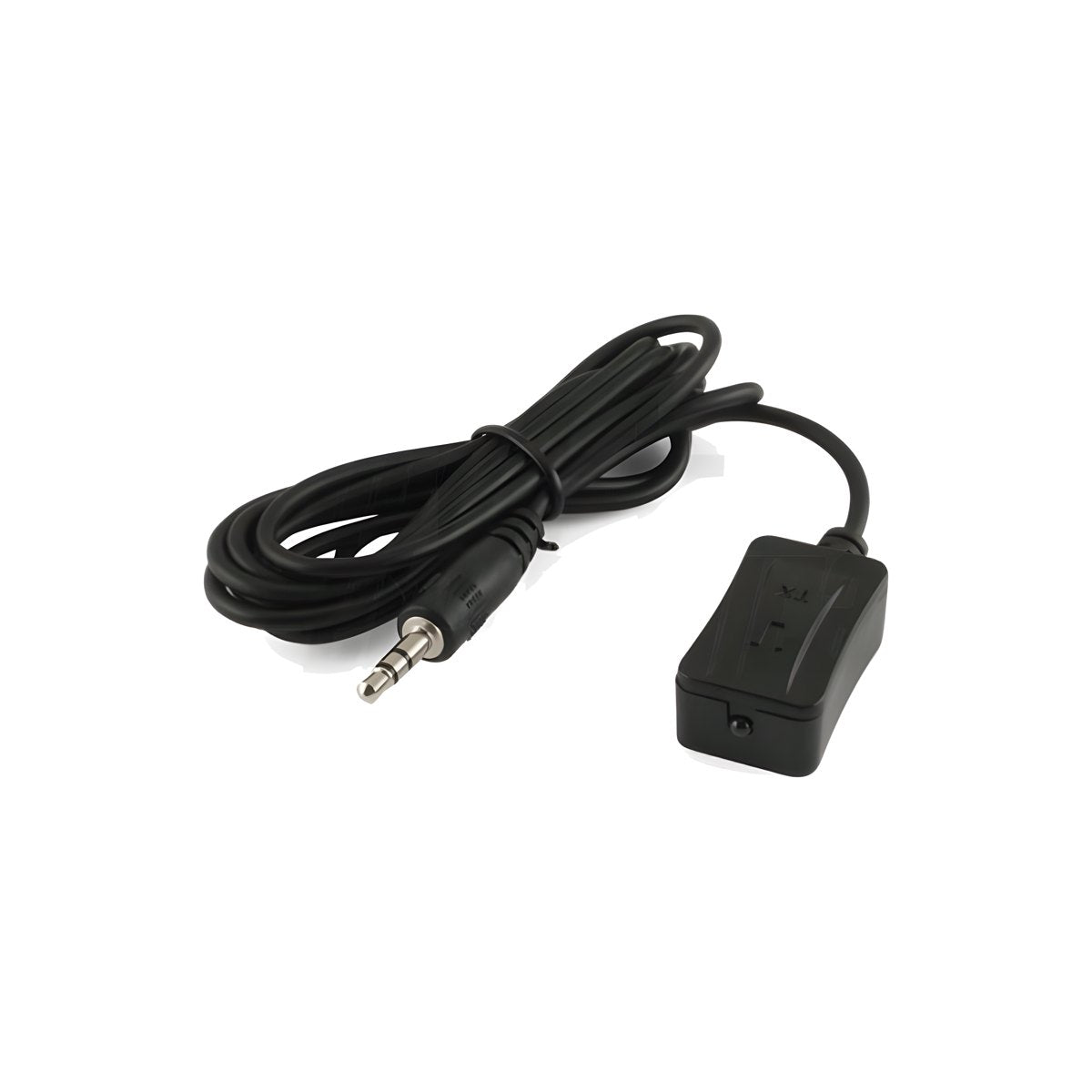

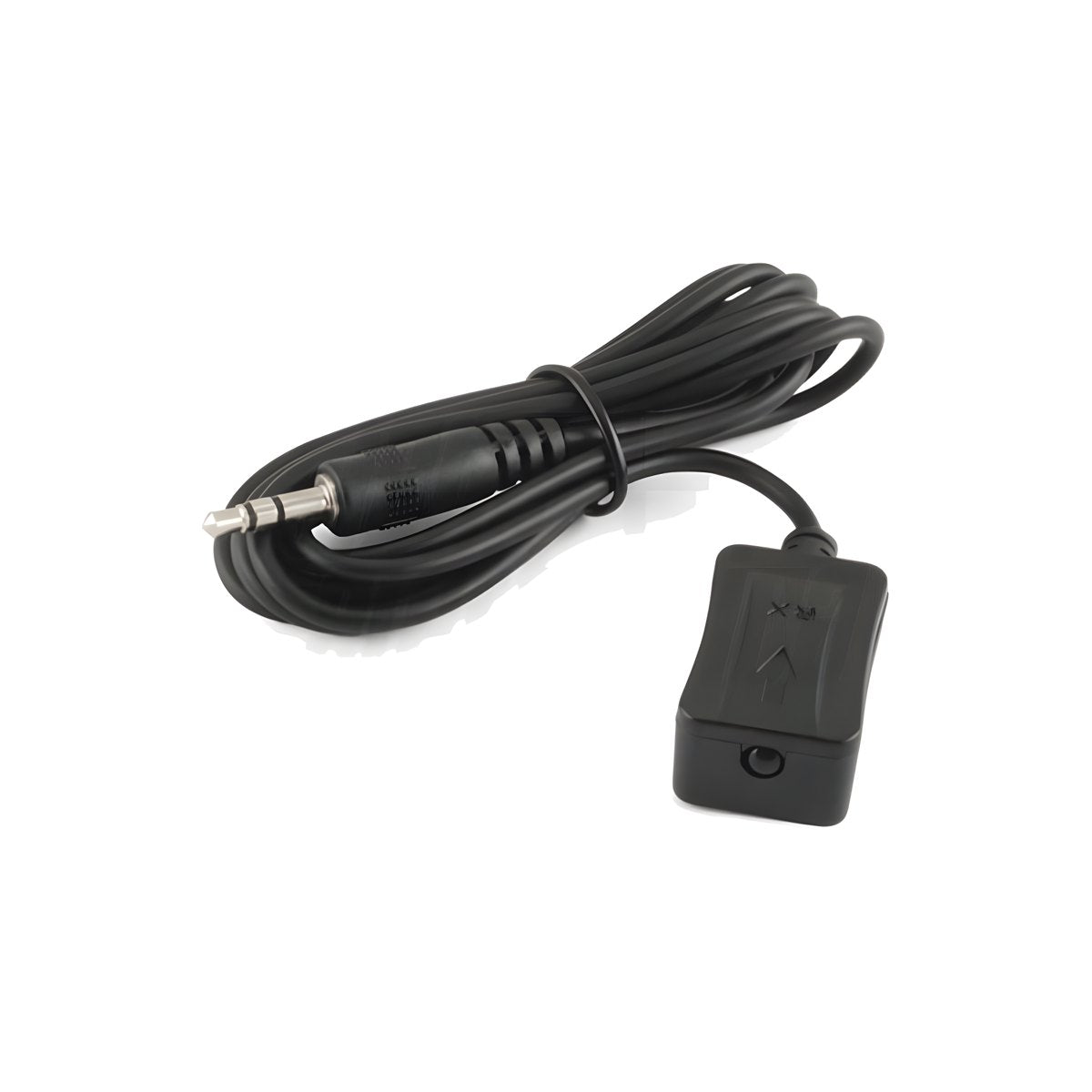

- Ripetitore IR: punti il telecomando verso la TV e il comando arriva al decoder chiuso in un'altra stanza.

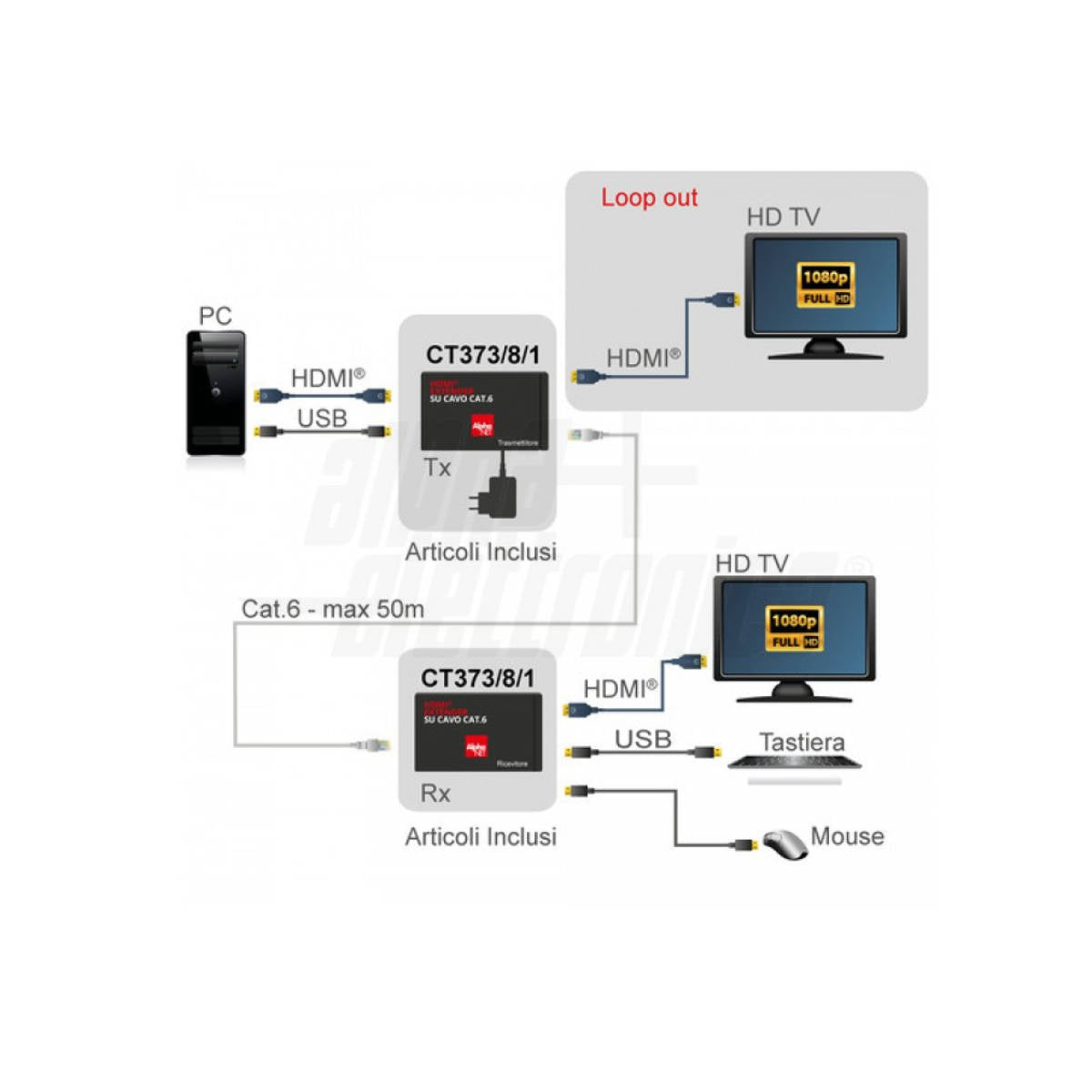

- KVM: mouse e tastiera USB collegati al ricevitore comandano il PC lontano.
- Loop-out: un'uscita HDMI sul trasmettitore per tenere anche uno schermo vicino alla sorgente.
- EDID: fa dialogare sorgente e schermo sulla risoluzione giusta, utile quando la TV non viene riconosciuta.
Per cavi corti e raccordi trovi tutto nei cavi HDMI.
HDMI Over IP: una sorgente su tutte le TV della rete
Con gli extender HDMI Over IP il trasmettitore si collega a uno switch Gigabit e ogni TV ha il suo ricevitore sulla stessa rete: aggiungi schermi quando vuoi, senza rifare l'impianto. Lo switch deve gestire l'IGMP snooping, altrimenti il traffico video intasa la rete. Nei sistemi 1:N una sorgente va su più schermi; nei sistemi N:N (encoder/decoder CT375/23, transceiver SDVoE CT375/16) ogni schermo sceglie quale sorgente vedere e si costruiscono matrici e video wall.
Se le TV sono 2–4 e tutte vicine alla sorgente, spesso basta uno splitter HDMI; per scegliere tra più sorgenti su più schermi in un unico rack c'è la matrice HDMI.
Ricevitori aggiuntivi: quale va con quale
| Il tuo sistema | Caratteristiche | Ricevitore aggiuntivo compatibile |
|---|---|---|

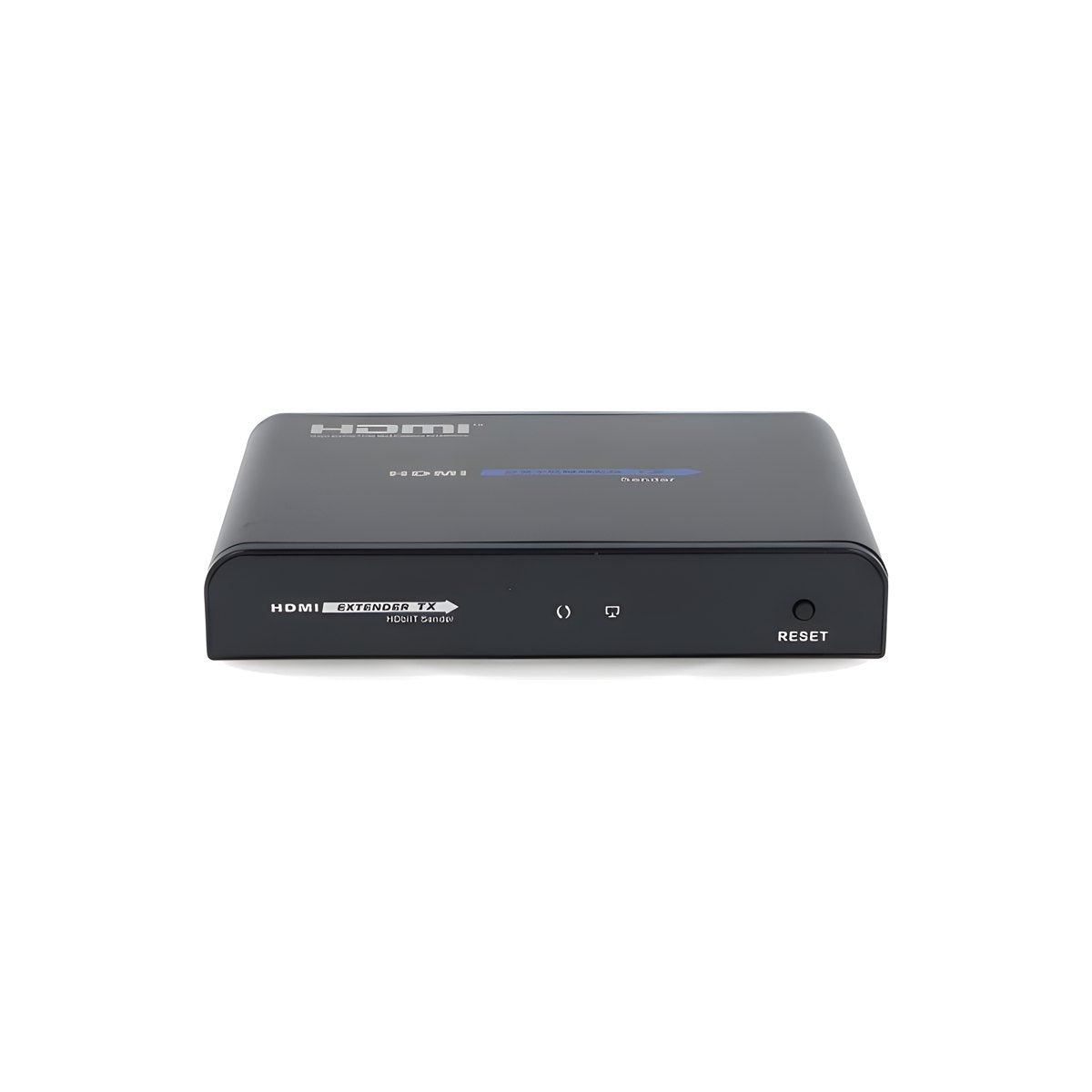

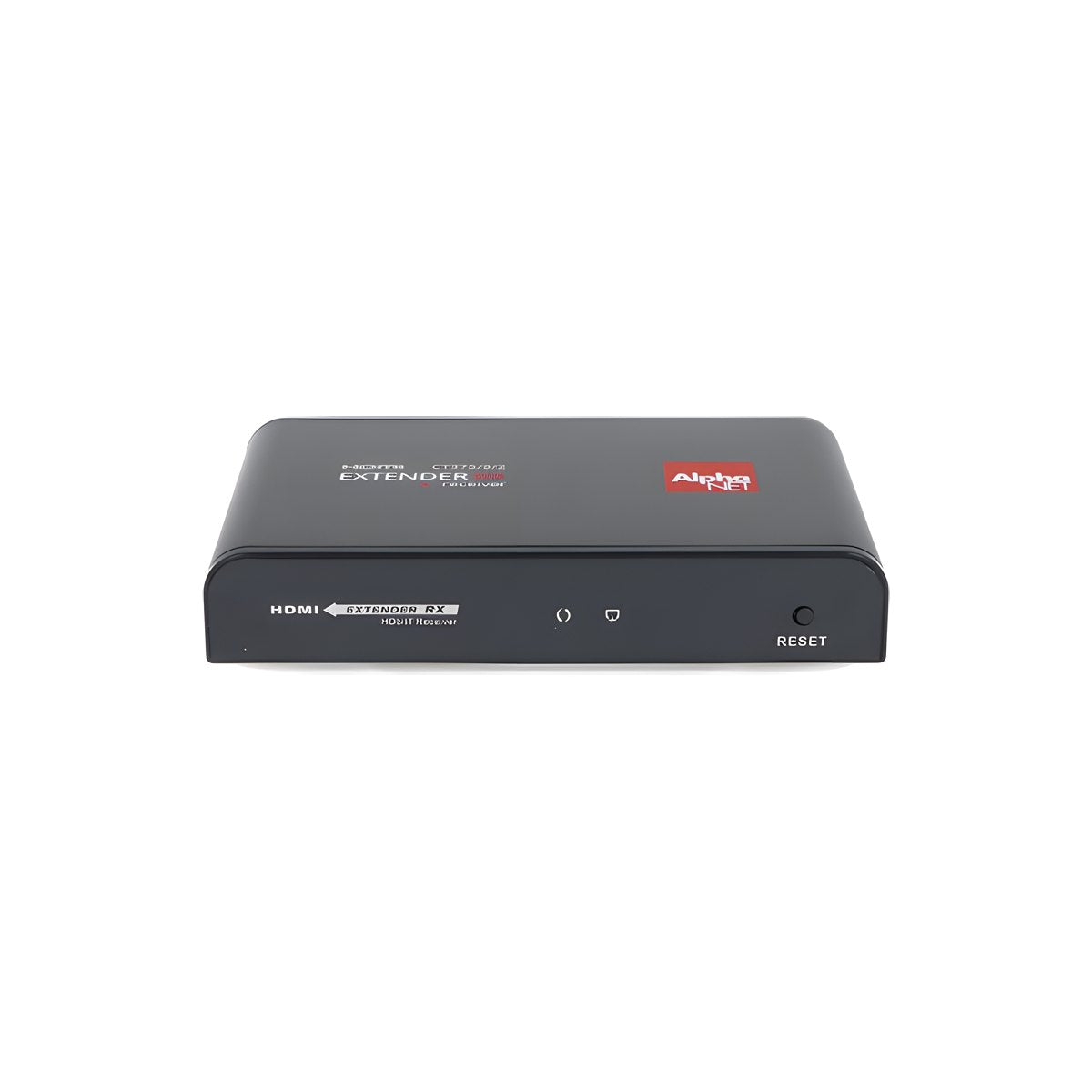

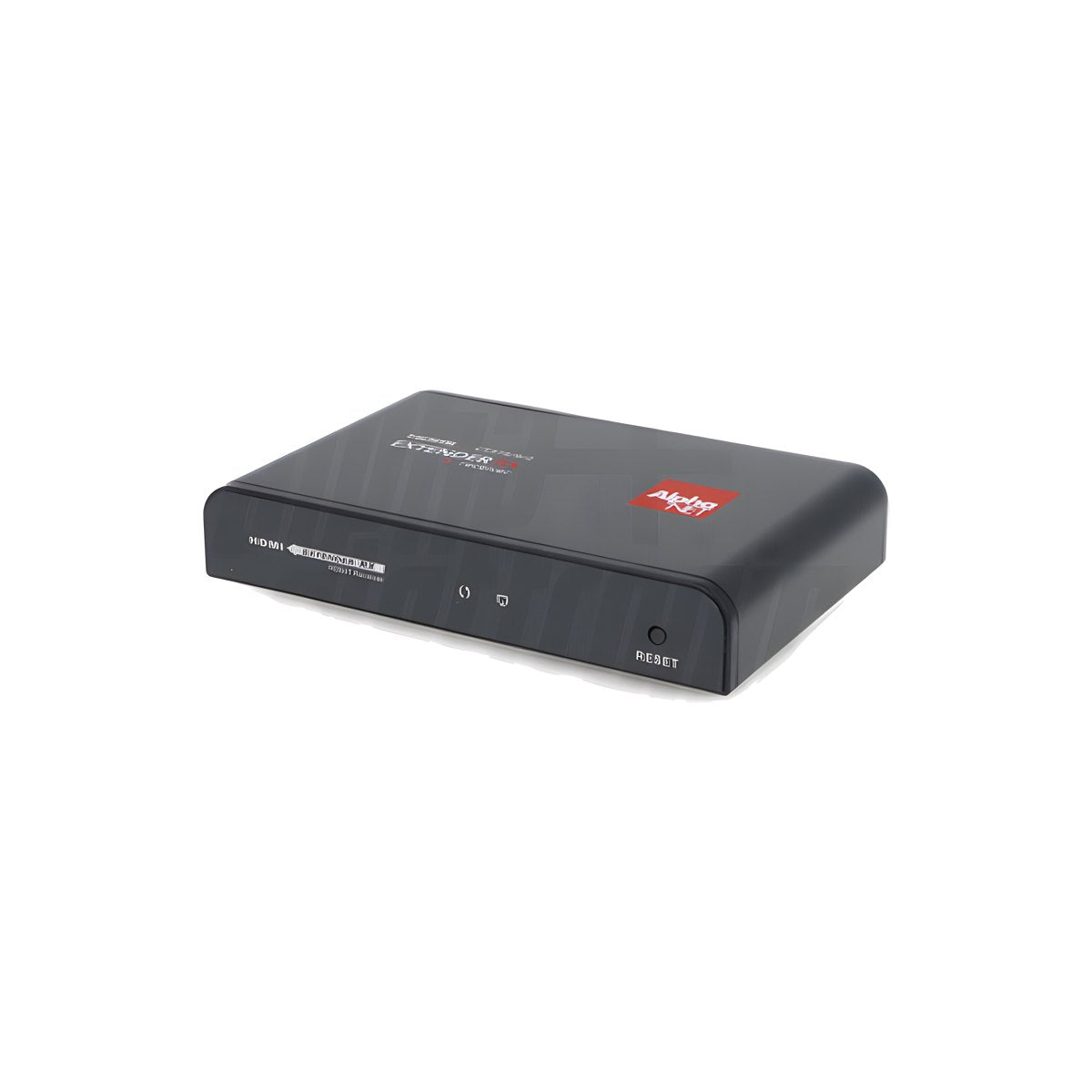

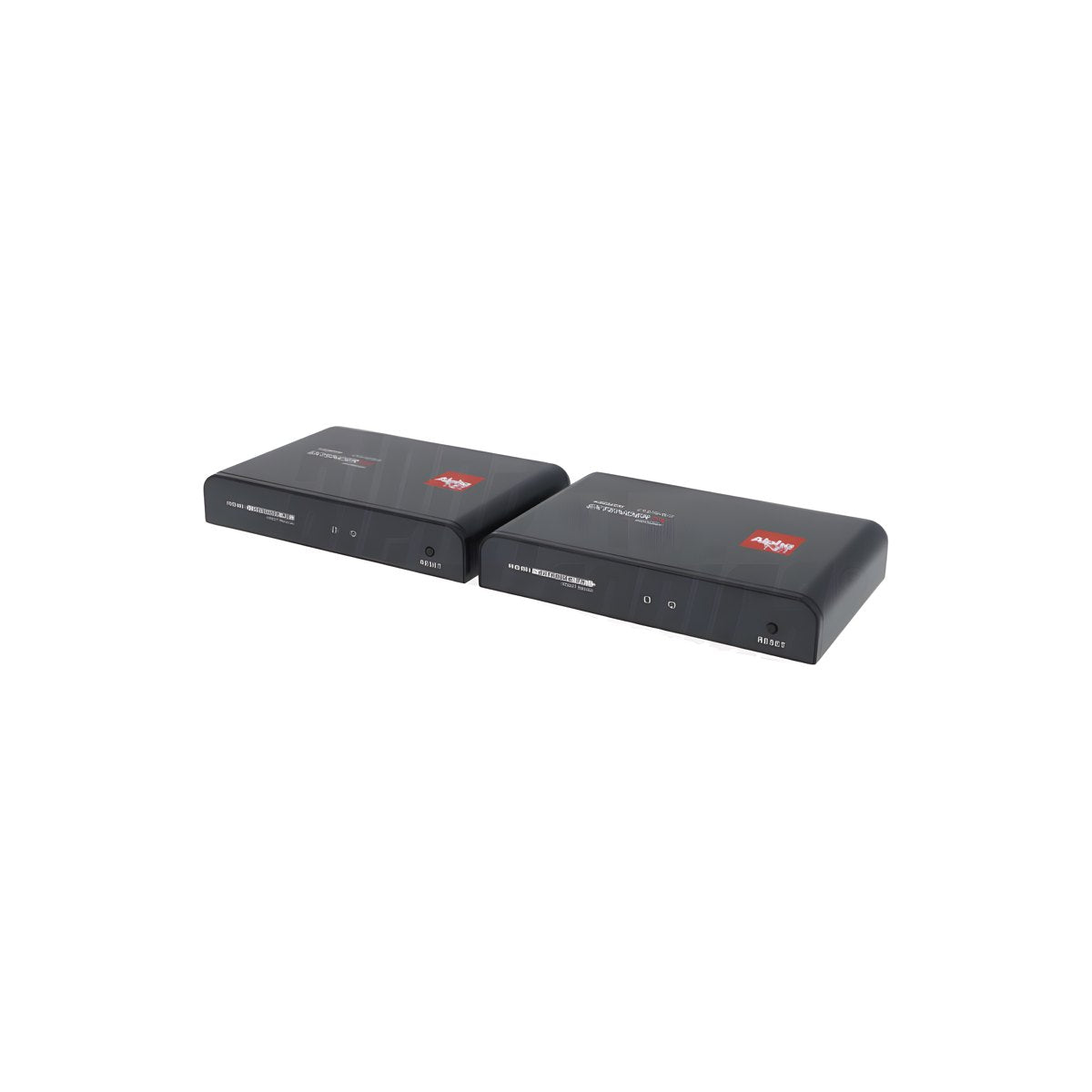

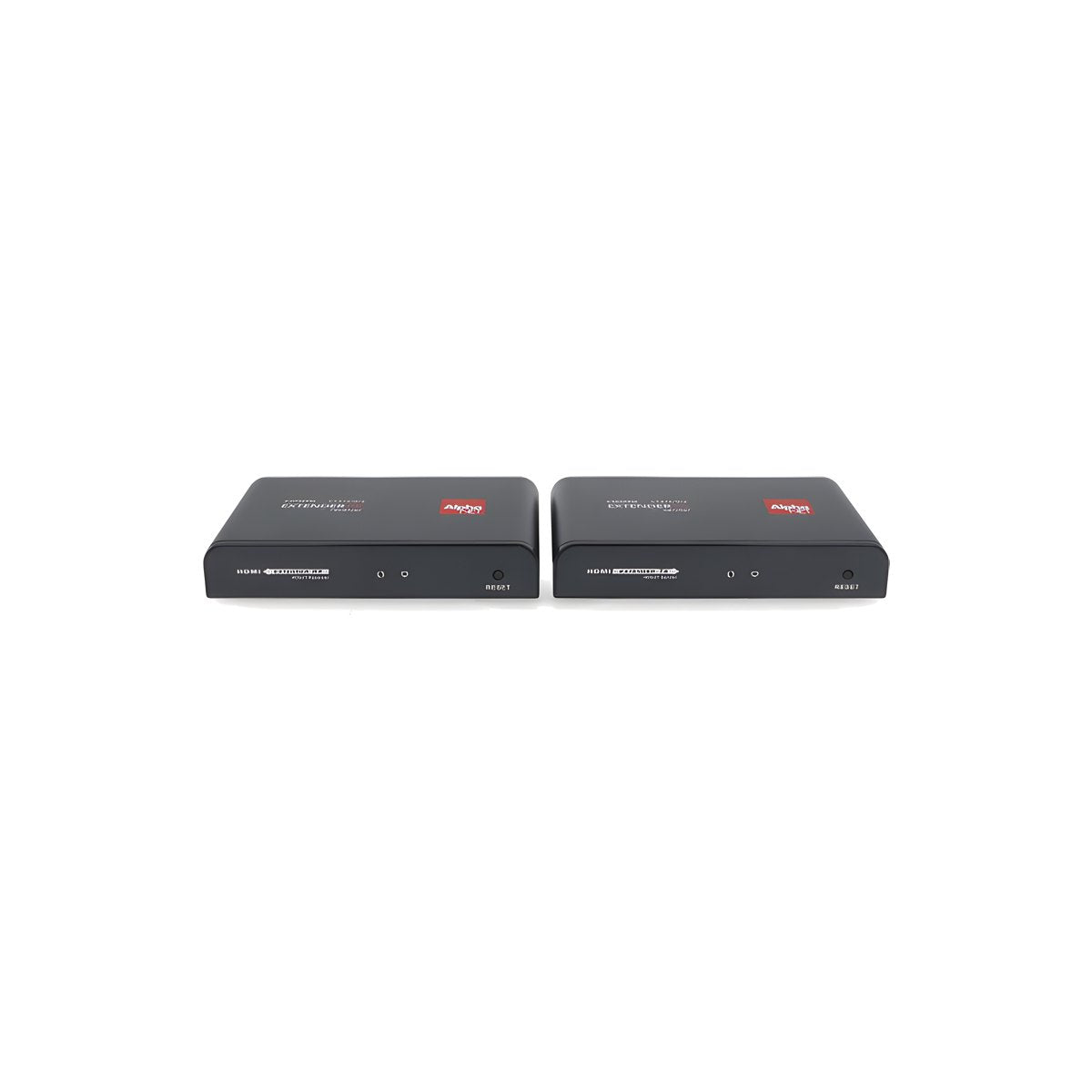

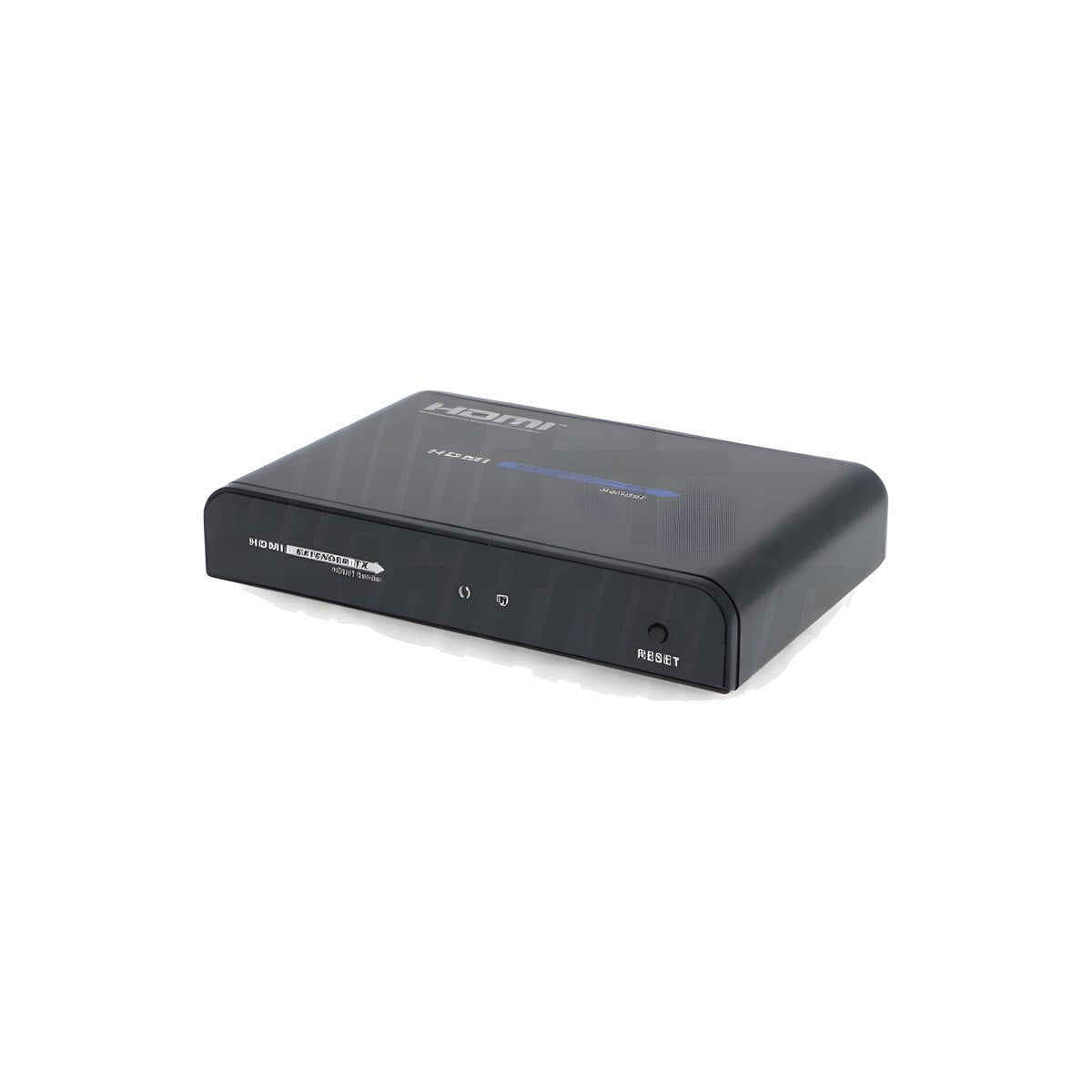

| Kit CT375/9/2 (o trasmettitore CT375/9T) | 1080p, 100 m, IR, loop-out | Ricevitore CT375/9/2R |

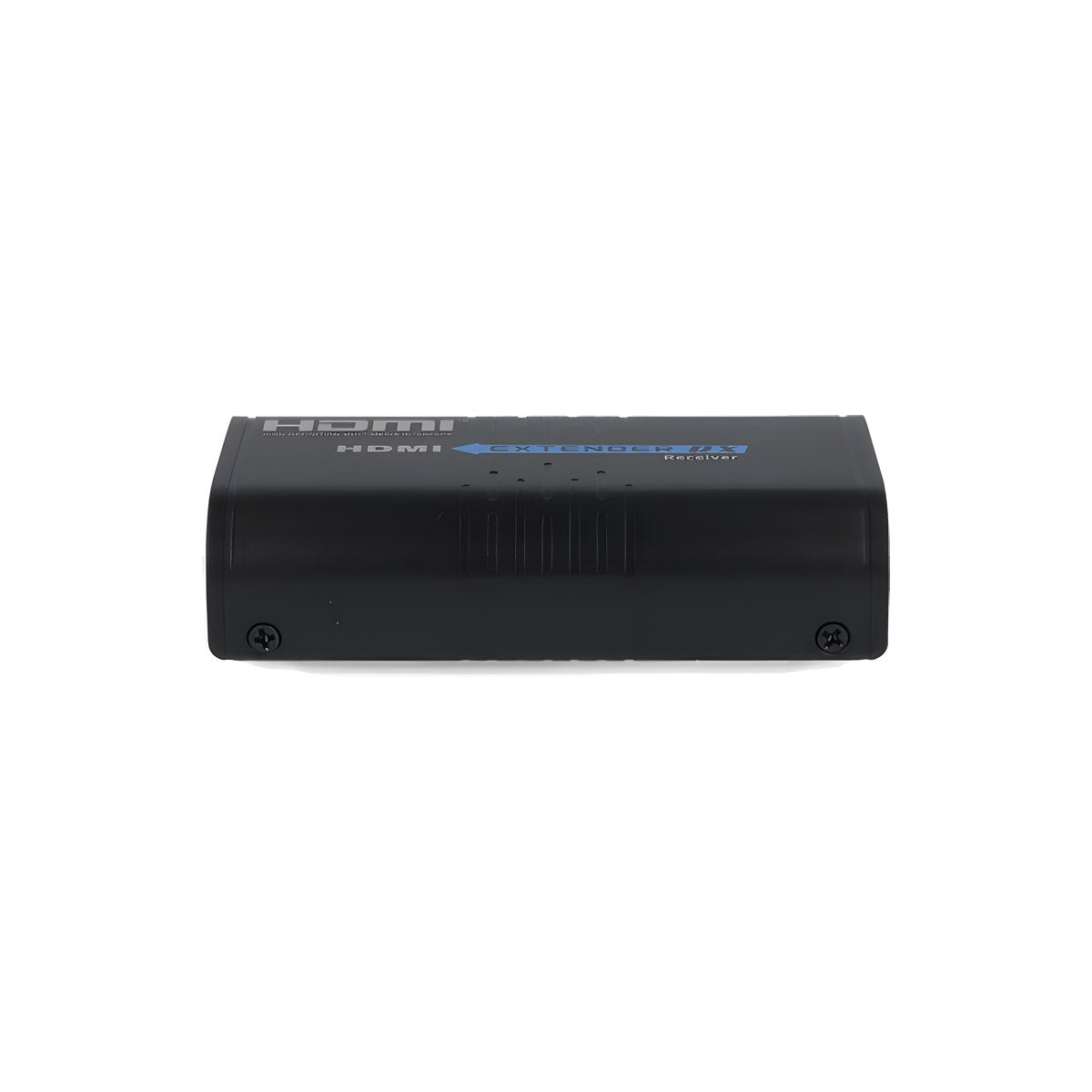

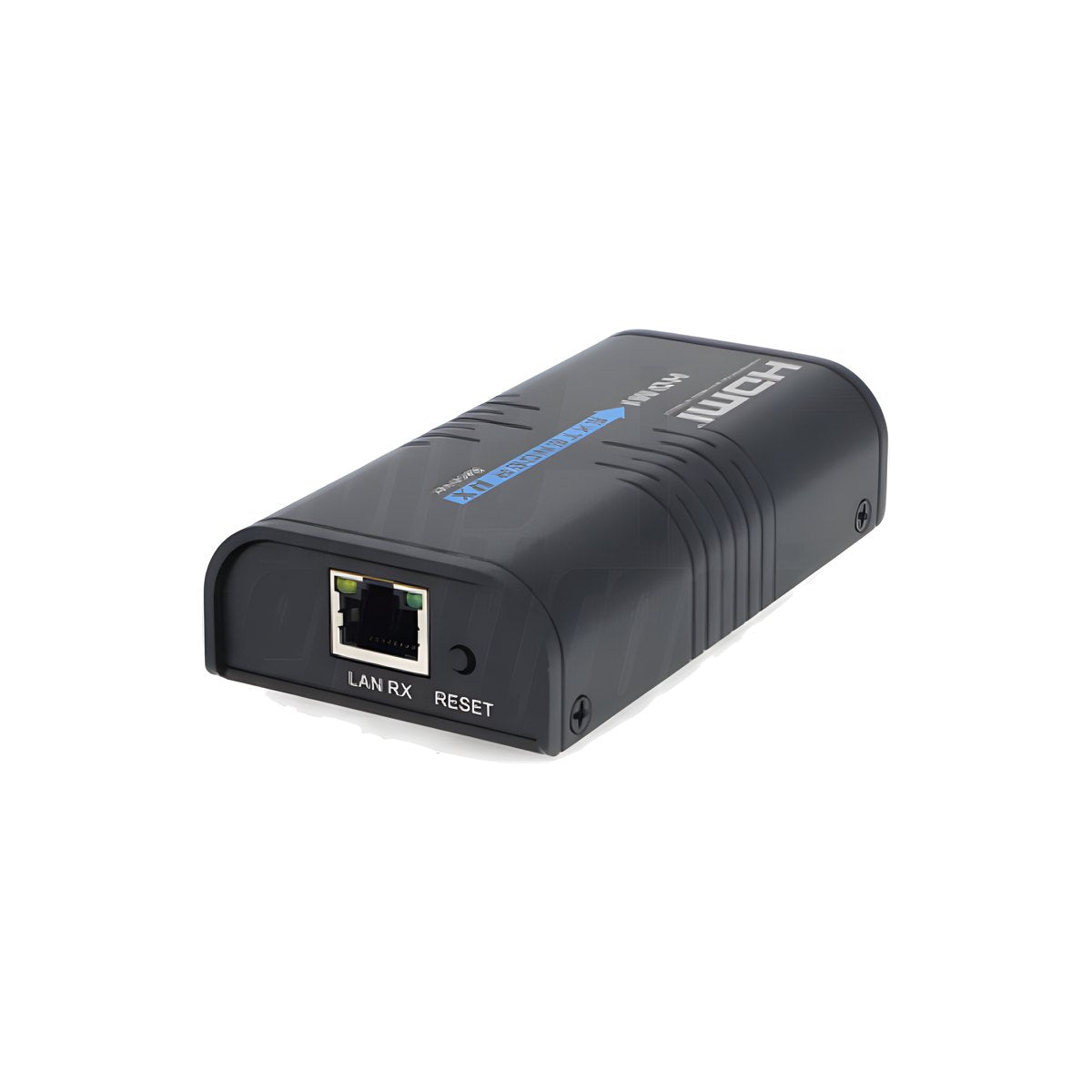

| Kit CT375/21 | 1080p, 120 m | Ricevitore CT375/21R |

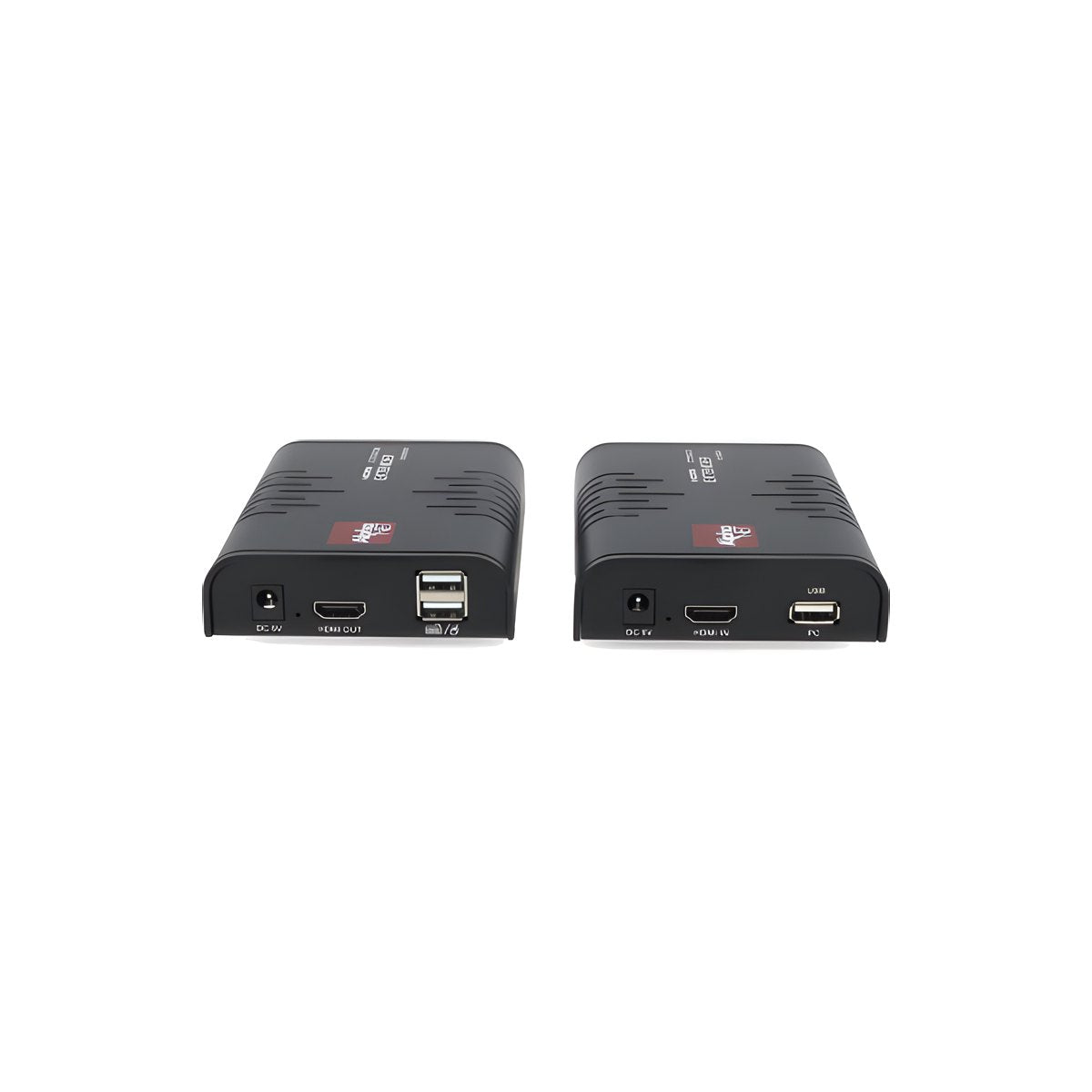

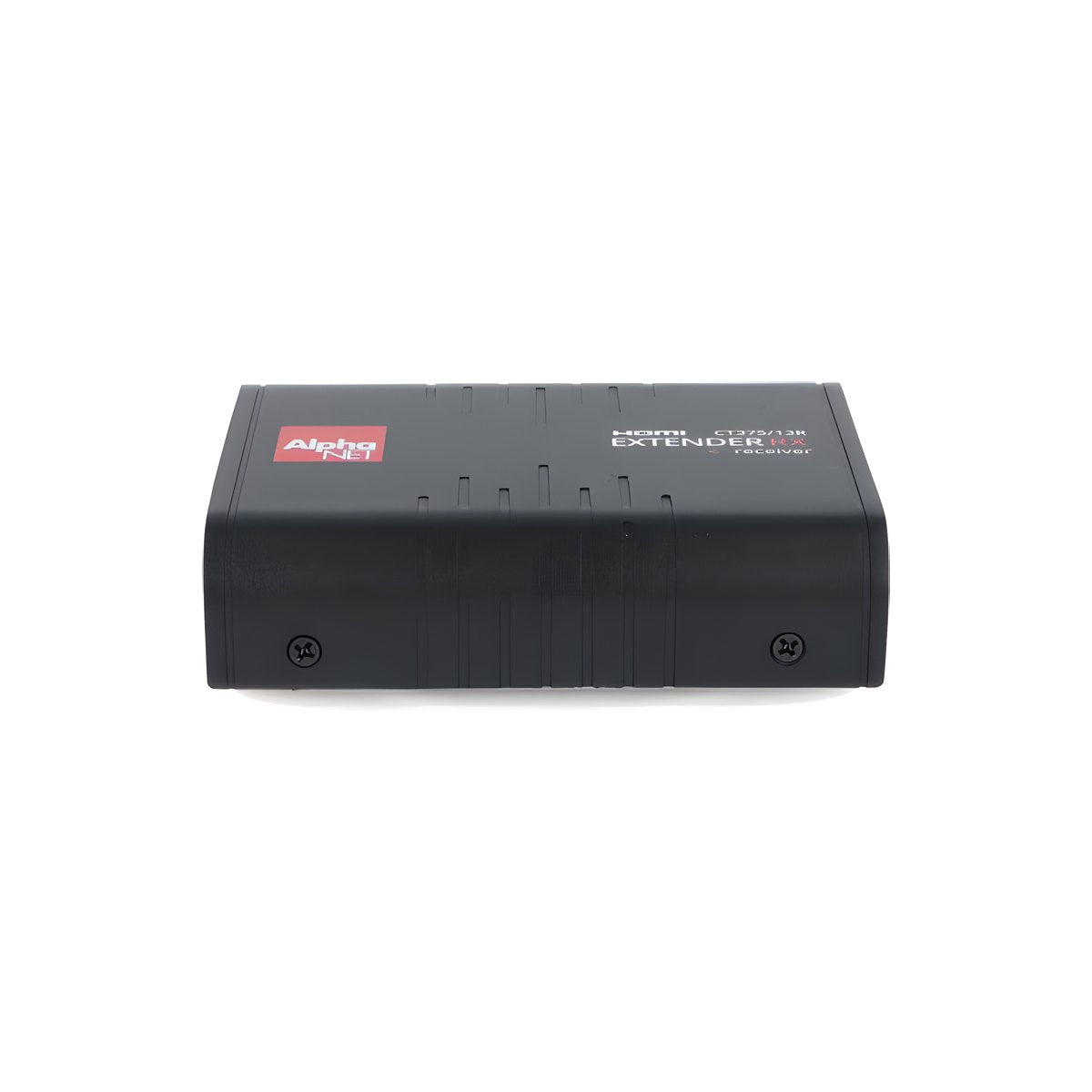

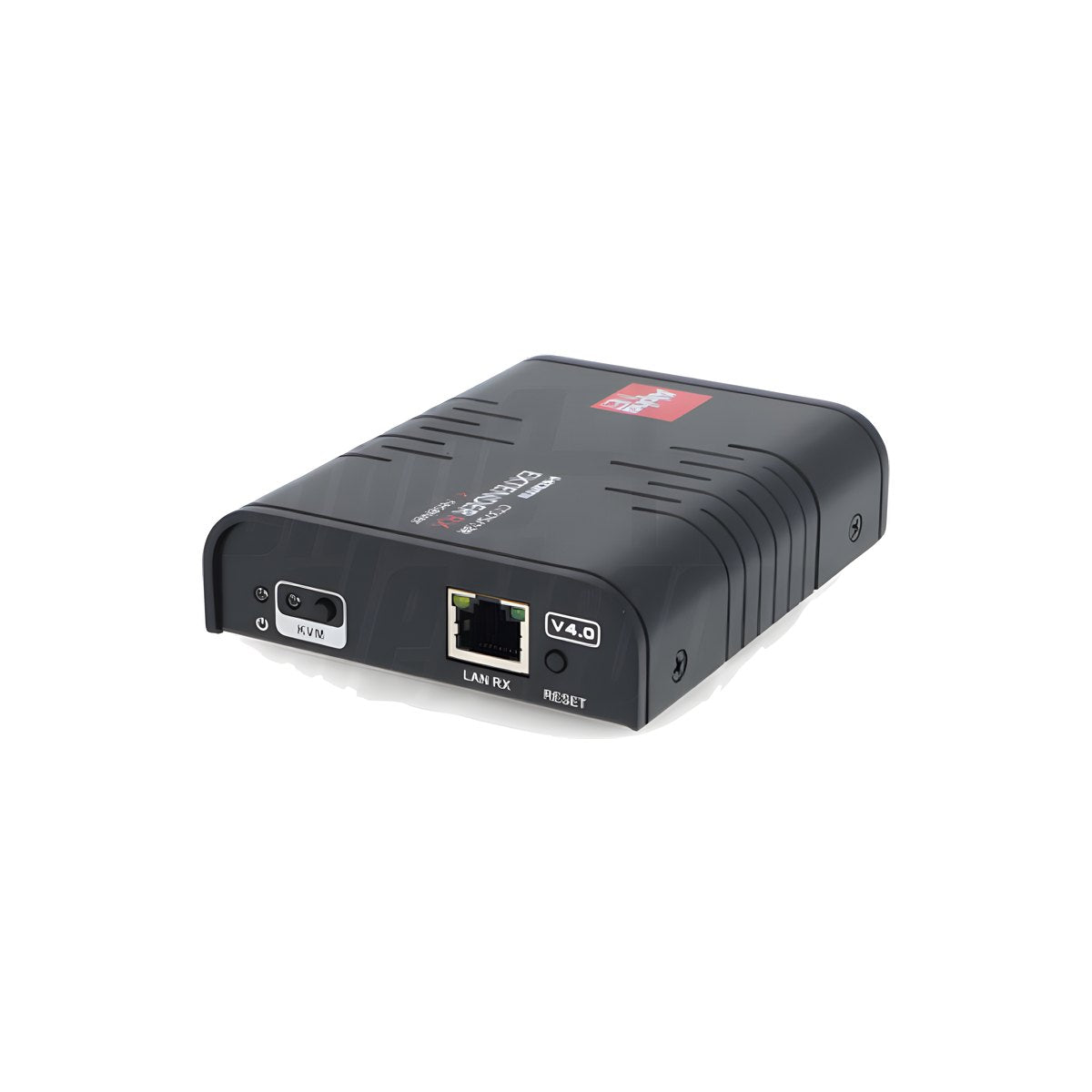

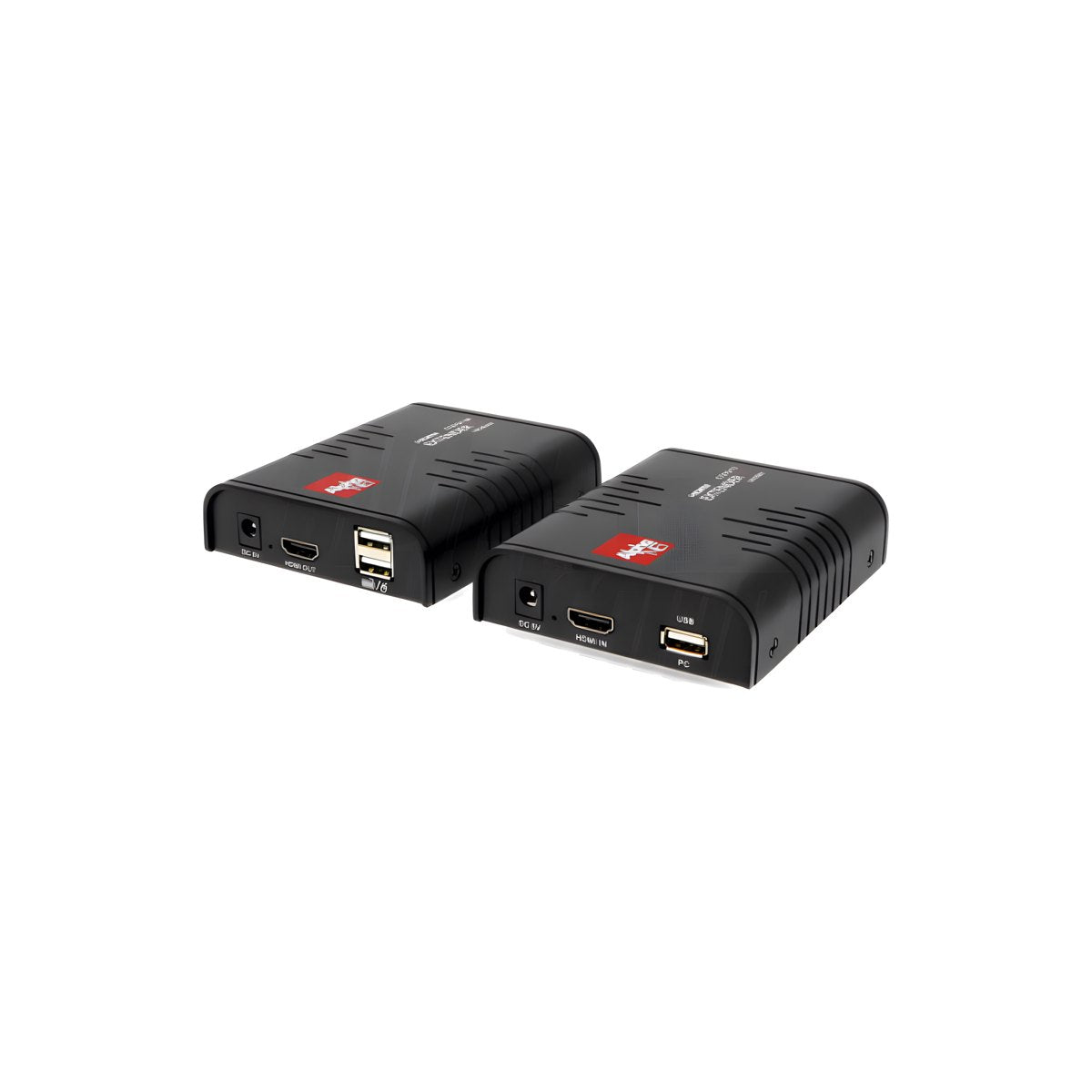

| Kit CT375/13 | 1080p KVM, 120 m (240 m con switch) | Ricevitore CT375/13R |
| Serie CT375/12 | 4K 30Hz KVM, 100 m | Ricevitore CT375/12R |
| Kit Cascade CT374/12 | 4K 60Hz, 70 m per tratta, fino a 10 ricevitori | Ricevitore CT374/12R |

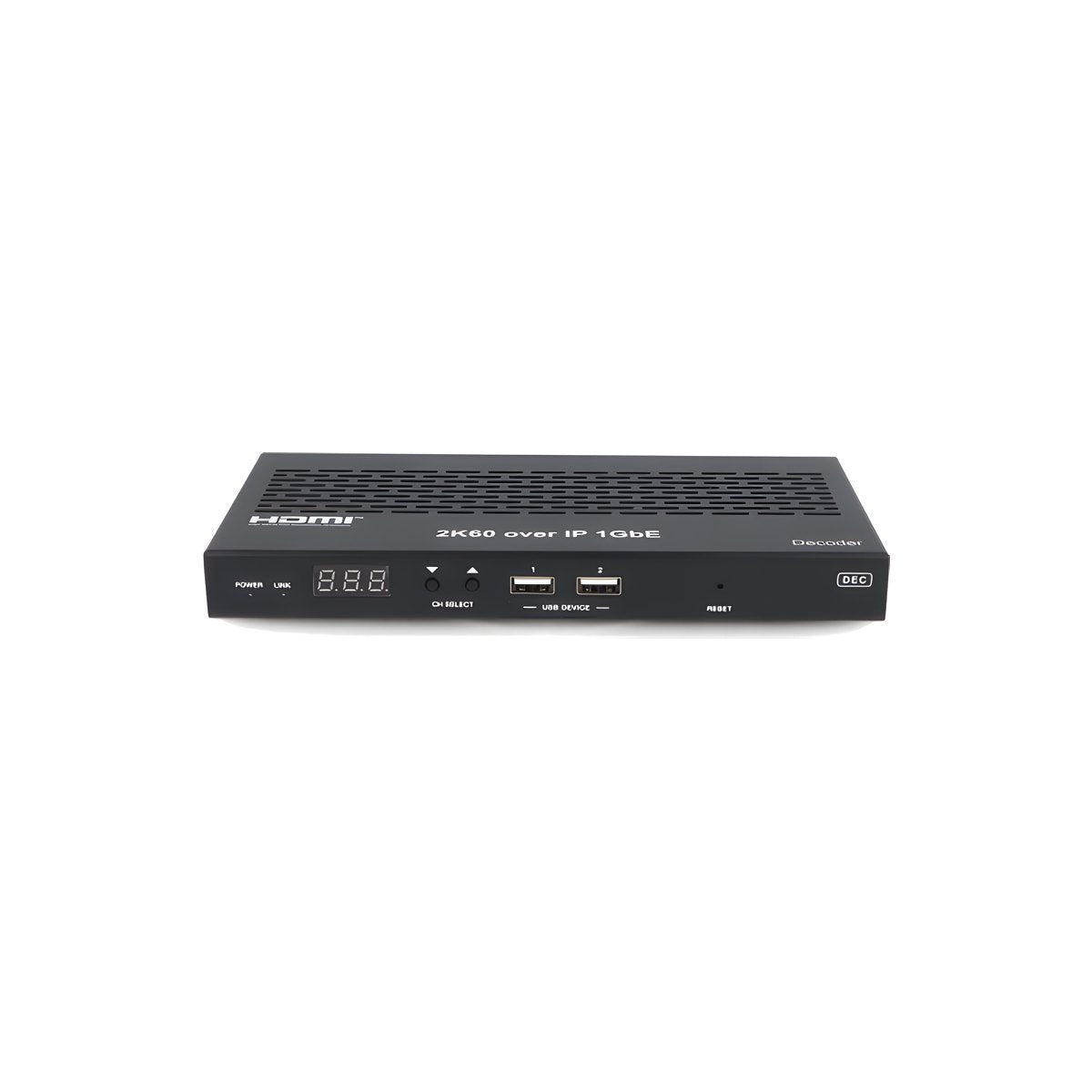

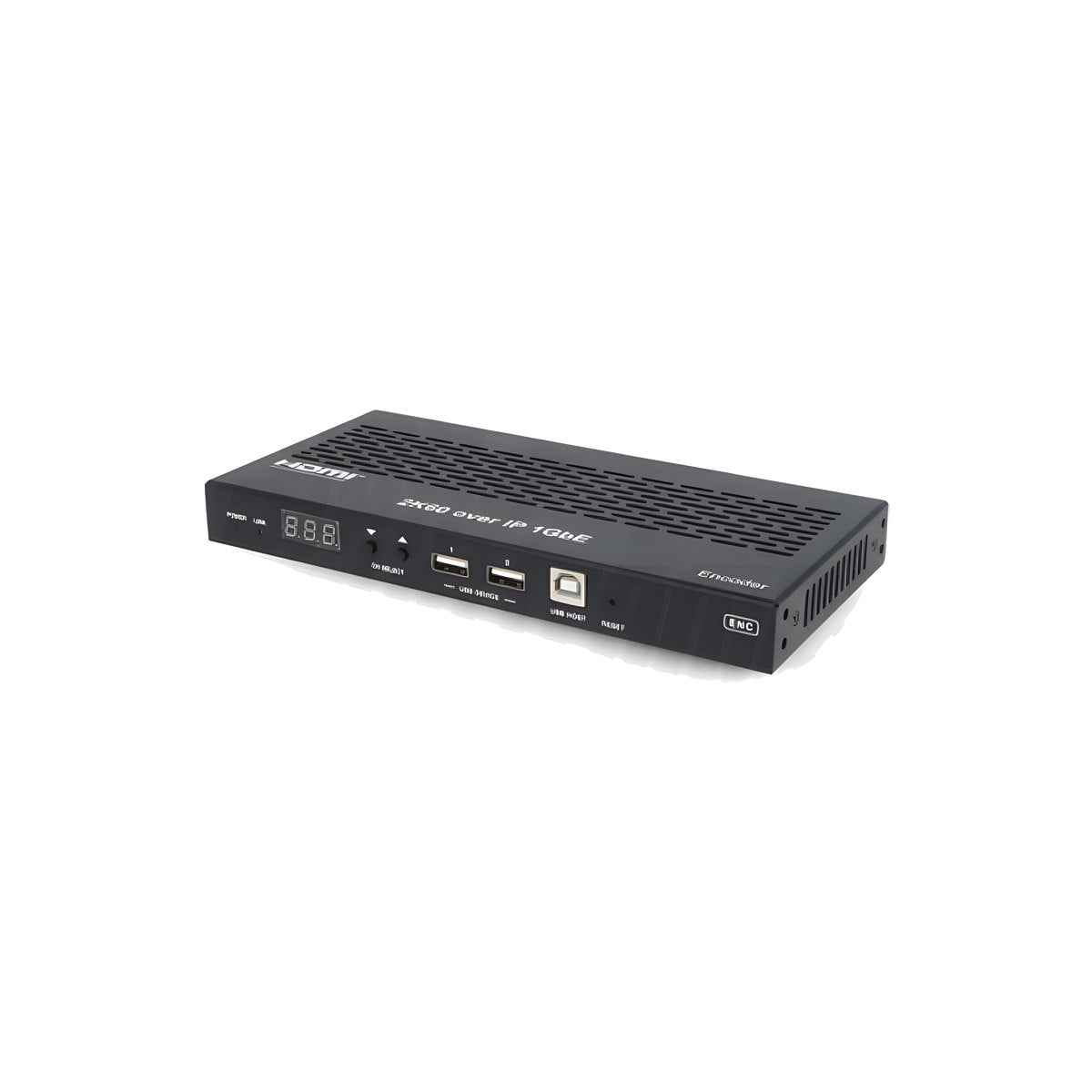

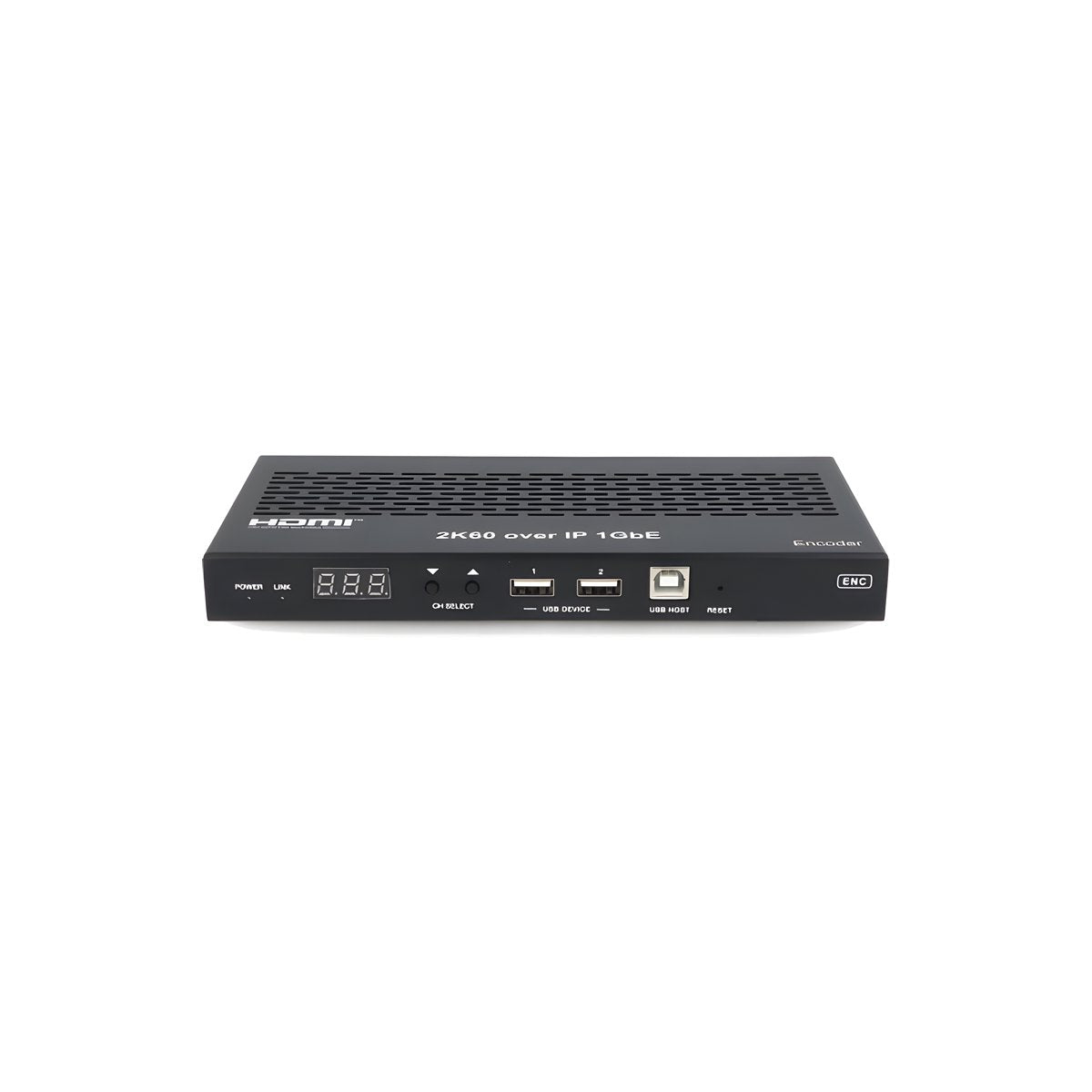

| Encoder CT375/23T | 1080p N:N, video wall 9x9 | Decoder CT375/23R |
Extender HDMI per bar, sale conferenze e impianti professionali
Nei locali pubblici il caso tipico è il decoder sportivo nel retro e quattro o cinque TV in sala: Over IP se c'è già una rete, Cascade se le TV sono in fila lungo una parete. Nelle sale riunioni e nelle aule l'HDBaseT porta 4K, controllo RS232 e telecomando al proiettore su un solo cavo fino a 120 m. In videosorveglianza, industria e collegamenti tra edifici la fibra ottica monomodale arriva a 40 km ed è immune ai disturbi elettromagnetici di motori e linee di potenza, dove il rame va in crisi.
Per i progetti con più sorgenti, schermi e comandi, la cosa più rapida è mandarci planimetria, distanze e modelli delle sorgenti: scrivici a info@zanqivorel.online e ti rispondiamo con la configurazione e il preventivo.
Vuoi approfondire le differenze tecniche? Leggi la guida alla scelta degli extender HDMI professionali.
Il consiglio del banco
Quando un extender "non va", al banco troviamo quasi sempre una di due cose: un cavo di rete già in casa, vecchio o di recupero, oppure un decoder Sky Q. Per il cavo, se è da posare prendilo Cat.6 in rame pieno; se è già nel muro, dicci quanti metri sono e che sigla c'è stampata sopra. Per Sky Q, scegli un modello con HDCP 2.2 e controlla che il telecomando sia in modalità IR. Gli extender Alpha Elettronica che vendiamo da anni hanno sempre funzionato: il problema, di solito, sta prima o dopo.
Domande frequenti sugli extender HDMI
Fino a quanti metri arriva un extender HDMI su cavo di rete?
Dipende dalla tecnologia, dalla risoluzione e dalla frequenza: molti modelli da 50 m li raggiungono solo a 1080p 30 Hz e scendono a 30 m a 60 Hz. Gli extender punto-punto su cavo Cat.6 coprono da 40 a 70 m, l'HDBaseT arriva a 120 m in 4K e 150 m in Full HD, i sistemi Over IP fanno 100–120 m per ogni tratta tra switch e ricevitore. Oltre si passa alla fibra, fino a 40 km.
Che cavo di rete serve per un extender HDMI?
Cat.6 o superiore in rame pieno, AWG 23 o 24, in tratta unica. I cavi CCA in alluminio ramato e le giunzioni intermedie come prese a muro e patch panel riducono la distanza utile. Le distanze dichiarate nelle schede valgono su cavo continuo da trasmettitore a ricevitore.
Posso collegare più TV alla stessa sorgente?
Sì, in tre modi. Con un extender Over IP 1:N colleghi un ricevitore per ogni TV a uno switch Gigabit con IGMP snooping. Con un extender Cascade metti fino a 10 ricevitori in catena senza switch. Se le TV sono poche e vicine alla sorgente, può bastare uno splitter HDMI.
Un extender HDMI funziona con il decoder Sky Q?
Sì, se dichiara HDCP 2.2 e regge 1080p o 4K a 50/60 Hz: con extender più vecchi il segnale va e viene o resta nero. Per comandare il decoder dalla TV lontana serve un extender con ripetitore IR e il telecomando Sky Q in modalità infrarossi, perché in Bluetooth il comando non passa dal cavo.

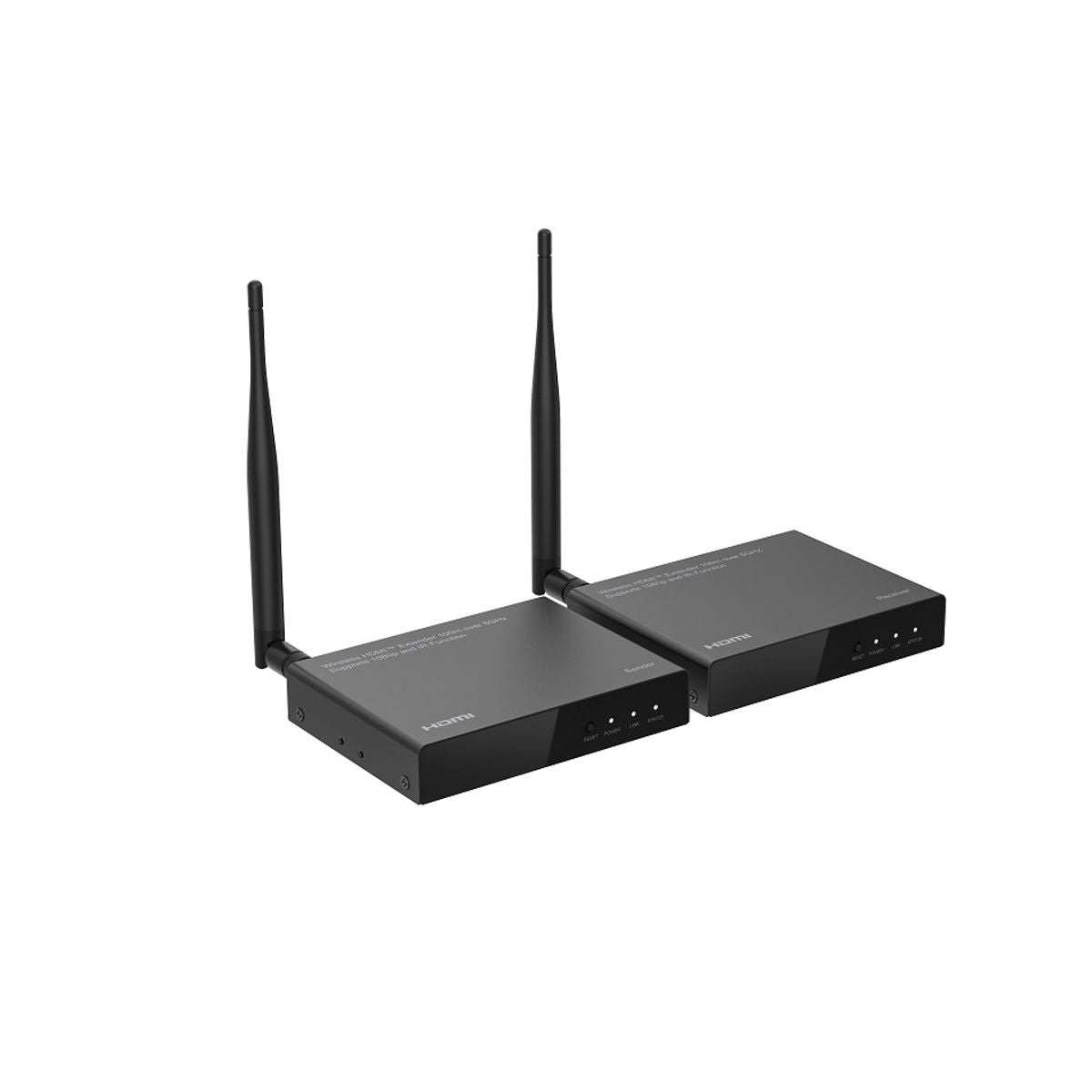

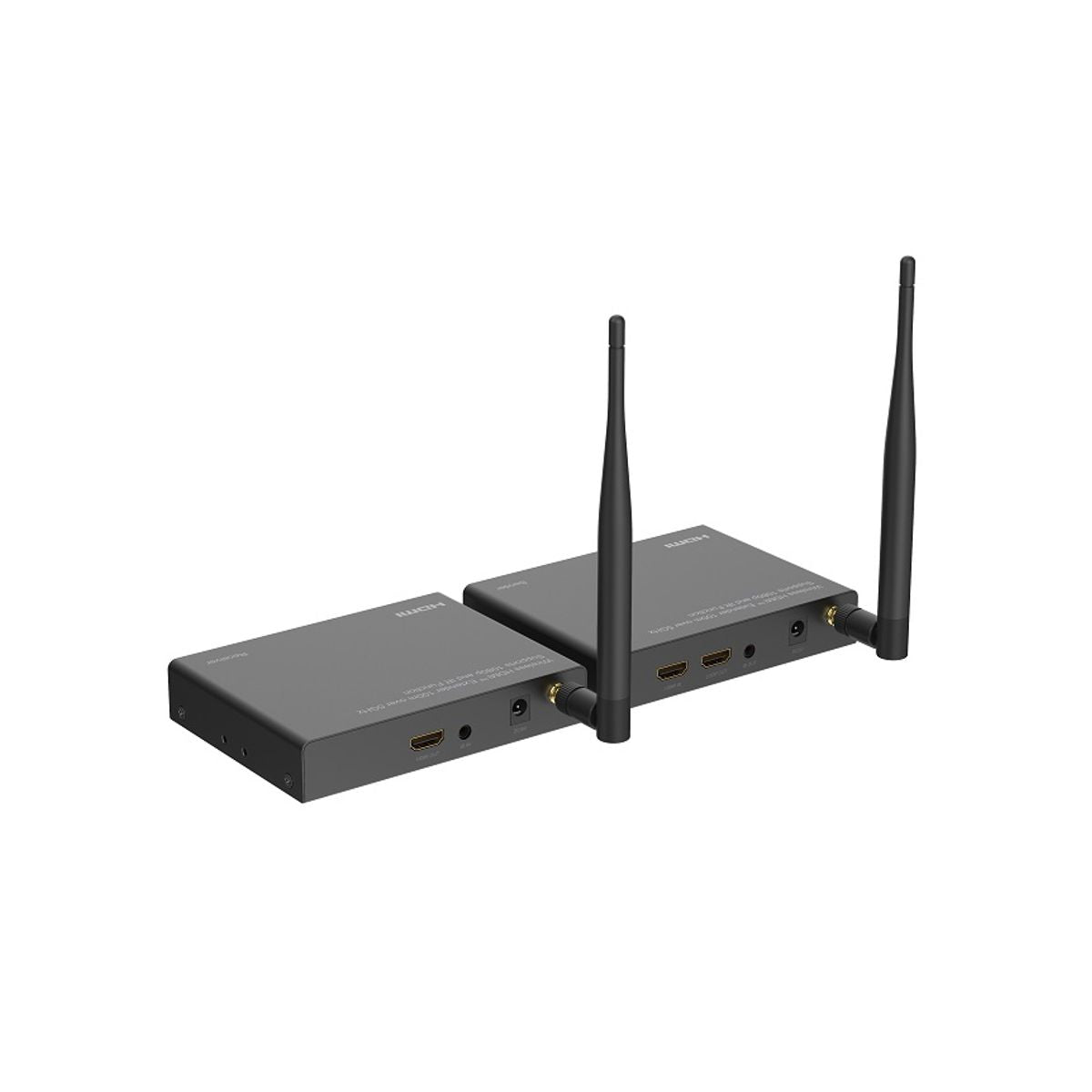

Meglio un extender HDMI wireless o su cavo ethernet?
Il wireless evita di posare il cavo, ma soffre muri, interferenze e un ritardo che si nota su giochi e telecomando. Su cavo ethernet il segnale è stabile, senza ritardi percepibili e con distanze molto maggiori. Per questo trattiamo solo extender via cavo: se il cavo non si può posare, chiedici prima di ordinare.
Ho già un sistema Over IP: posso aggiungere un'altra TV?
Sì, acquistando il ricevitore aggiuntivo della stessa serie, riconoscibile dalla sigla CT sul trasmettitore. I ricevitori di serie diverse non sono intercambiabili, anche se hanno risoluzione e distanza simili. Nella tabella dei ricevitori aggiuntivi trovi gli abbinamenti corretti.
